Как выбрать режущий плоттер?

10.04.2015

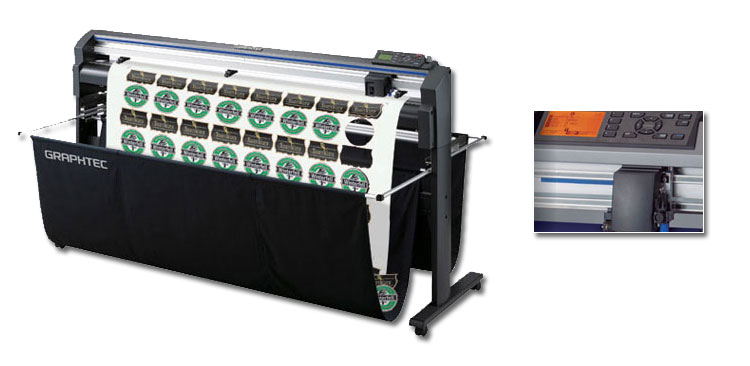

Режущий плоттер серии FC8600-160 от компании Graphtec (Япония)





Сравнение технических характеристик режущих плоттеров от разных производителей

В настоящее время на рекламном рынке представлено достаточно большое количество моделей режущих плоттеров от различных производителей: Graphtec, GCC, Roland, Summa, Mimaki, Mutoh, DGI, Noname - Китай, Gerber и т.д. Неискушенный покупатель сталкивается с определенными трудностями при выборе режущего плоттера под свои задачи.

При попытке набрать в поисковой строке интернета запрос - "Как выбрать режущий плоттер?" или "Сравнительные характеристики режущих плоттеров" покупатель получит множество ссылок на различные статьи, большинство из которых достаточно поверхностно описывают технические характеристики режущих плоттеров и не раскрывают подробно все тонкости работы оборудования.

В данной статье мы приведем таблицу сравнительных технических характеристик режущих плоттеров от разных производителей. В сравнительной таблице мы раскроем подробно характеристики режущих плоттеров, не описанные в стандартных рекламных буклетах производителей оборудования. Дополнительно мы предоставим вам рекомендации по выбору режущего плоттера под различные задачи. Статья поможет покупателям самостоятельно сделать правильный выбор при покупке режущего плоттера.



  Основные технические характеристики режущих плоттеров


При выборе режущего плоттера покупатели в первую очередь должны обращать внимание на следующие технические характеристики:

  • Максимальная ширина резки.
  • Максимальная ширина материала для загрузки в плоттер.
  • Скорость резки.
  • Диапазон гарантируемой точности резки материала.
  • Механическое разрешение плоттера.
  • Тип установленных двигателей в механику плоттера (высокоточные серводвигатели или низкоскоростные и неточные шаговые двигатели).
  • Наличие оптического датчика для контурной резки по меткам.
  • Удобство работы с оптикой и точность контурной резки.
  • Давление ножа, наличие тангенциального режима и возможность резки толстых материалов.
  • Поддержка режима сквозной резки и перфорации.
  • Русифицированное меню плоттера и ПО.
  • Поддержку прямой резки с CorelDRAW.
  • Возможности программного обеспечения и т.д.



  Механика режущего плоттера и диапазон гарантируемой точности резки


Диапазон гарантируемой точности резки материала - это одна из самых важных характеристик механики режущих плоттеров, которая позволяет определить качество разработки механики режущего плоттера, а также целевой и ценовой сегмент для которого разрабатывался плоттер производителем. Чем больше значение гарантируемой точности резки режущего плоттера, тем дороже стоит плоттер, и тем качественнее, точнее и надежнее он работает.

Для примера, профессиональные режущие плоттеры серии FC8600 от компании Graphtec (Япония) имеют диапазон гарантируемой точности резки - 15 метров. Режущие плоттеры серии Graphtec СЕ6000 имеют диапазон гарантируемой точности резки - 5 метров.

Как выбрать режущий плоттер?


Важными компонентами механической системы плоттера, влияющими на качество, точность и скорость резки являются: тип протяжного вала (стандартный или с микронасечками), качество установленных двигателей (серводвигатели или шаговые двигатели), количество прижимных роликов, возможность контроля прижима роликов к материалу, а также электроника, управляющая синхронной работой механики плоттера.

Установленные компоненты в механике плоттера влияют на конечную стоимость режущего плоттера и качество резки, а также позволяют отнести это оборудование к профессиональной серии или к низкобюджетной эконом серии.

Многие продавцы режущих плоттеров умышленно не раскрывают диапазон гарантируемой точности резки материалов в своих рекламных буклетах, позиционирую одновременно эти плоттеры, как профессиональное оборудование для качественной и точной резки любых материалов. Значение диапазона гарантируемой точности резки материала позволит самостоятельно покупателю определить ценовую категорию и качество резки режущего плоттера.



  Тип установленных двигателей в механику режущего плоттера и механическое разрешение


При покупке режущего плоттера мы рекомендуем обращать внимание на тип установленных двигателей в механику плоттера (высокоточные серводвигатели или низкоскоростные и неточные шаговые двигатели). Высокоточные серводвигатели благодаря обратной связи позволяют добиться высокой точности и скорости резки. Серводвигатели оборудованы энкодерами, которые постоянно передают реальную информацию о положении каретки плоттера и исключают потерю координат. Серводвигатели обеспечивают высокое качество резки материалов, в том числе мелких деталей, букв или элементов.

Качество установленных серводвигателей в режущий плоттер определяется механическим разрешением. Чем выше механическое разрешение и скорость работы плоттера, тем более дорогие и точные установлены в плоттер серводвигатели, и тем качественнее, точнее, быстрее и надежней работает плоттер.

Большинство бюджетных режущих плоттеров в целях экономии комплектуются шаговыми двигателями. Шаговый двигатель не может обеспечить высокую скорость и точность работы, в сравнении с серводвигателем. Стандартно режущие плоттеры с шаговыми двигателями не имеют обратной связи. Это означает, что плоттер не получает информации о реальном положении каретки с ножом, а лишь отсылает команды на перемещение. В связи с отсутствием обратной связи, шаговые двигатели могут терять координаты при перемещении. Потеря координат шагового двигателя является причиной огромного количества брака при резке и вынуждает клиента снижать скорость работы плоттера. Не удивляётесь, если вместо квадрата 100х100 мм плоттер с шаговым двигателем вырежет вам прямоугольник 102х100 мм.

Шаговые двигатели могут быть причиной пропусков или недорезов, а также нарушения геометрии реза при резке в связи с потерей координат. Единственным плюсом режущих плоттеров с шаговыми двигателями является их низкая стоимость. Как правило, такие плоттеры подходят только для резки крупных элементов, и не подходят для резки очень мелких букв и графических элементов.

Мы не исключаем, что умение менеджера по продажам убедить вас купить плоттер с шаговым двигателем, а также низкая цена, будут стимулировать вас на покупку такого оборудования. Не пытайтесь себя обмануть, покупая режущий плоттер с шаговыми двигателями и одновременно с оптическим датчиком под задачи, где необходима высокая скорость и высокая точность контурной резки этикеток. Под такие задачи вам необходим только режущий плоттер с высокоточными и скоростными серводвигателями.



  Давление ножа и возможность резки толстых материалов

Давление ножа - это параметр, который позволяет определить возможности режущего плоттера резать толстые материалы, а также сферу его применения.

Для сквозной резки дизайнерской бумаги толщиной до 0,3 мм и пленки для пескоструйной обработки толщиной до 0,4 мм достаточно давления 330-500 гр. В тоже время для резки жесткой светоотражающей пленки толщиной 0.8 мм предпочтительно давление плоттера 600 гр.



  Тангенциальный режим резки толстых материалов


Большинство рулонных режущих плоттеров стандартно комплектуются флюгерным ножом, который автоматически поворачивается в направлении перемещения каретки режущего плоттера. При резке материалов толщиной 0.25 мм и выше флюгерный нож не успевает достаточно повернуться в направлении резки из-за толщины материала, что является причиной появления недорезов и задиров на углах резки. Этот факт не позволяет качественно резать материалы толщиной свыше 0,25 мм на рулонных режущих плоттерах в стандартном режиме работы.

Для решения данной проблемы компания Graphtec (Япония) добавила во все свои модели режущих плоттеров запатентованный режим резки толстых материалов с тангенциальной эмуляцией (Tangential mode). Тангенциальный режим позволяет качественно резать толстые материалы, используя обычный флюгерный нож.

Тангенциальный режим резки толстых материалов

Держатель ножа толщиной 0,9 мм

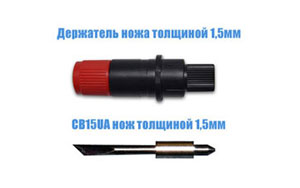

Если вы планируете резать материалы толщиной свыше 0,25 мм (пескоструйная и светоотражающая пленка, термотрансферная пленка для переноса логотипов на текстиль, картон, бумага и т.д), то мы рекомендуем обратить внимание на поддержку в режущем плоттере тангенциального режима резки.

В комплект поставки всех плоттеров обычно входит нож и держатель ножа толщиной 0,9 мм с углом заточки 45 градусов. Стандартный нож толщиной 0,9 мм подходит для резки материалов толщиной до 0,25 мм. Для резки материалов толщиной до 0,80 мм мы рекомендуем приобрести дополнительно нож и держатель ножа толщиной 1,5 мм.

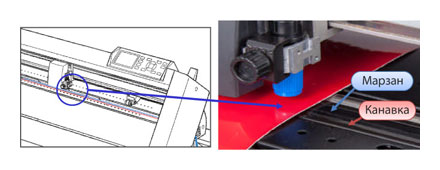

  Поддержка режима сквозной резки материалов и наличие углубленной канавки рядом с марзаном


Если вы планируете использовать режущий плоттер для сквозной резки этикеток, деколей, открыток, трафаретов, выкроек для лекал, макетов и шаблонов, то мы рекомендуем вам обратить внимание на наличие в режущем плоттере дополнительно углубленной канавки или паза рядом с марзаном, а также на возможность менять положение держателя ножа в каретке плоттера для обычной резки над марзаном и для сквозной резки над канавкой.

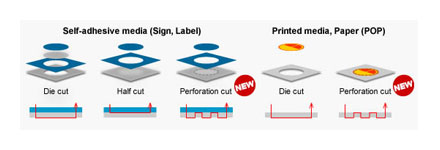

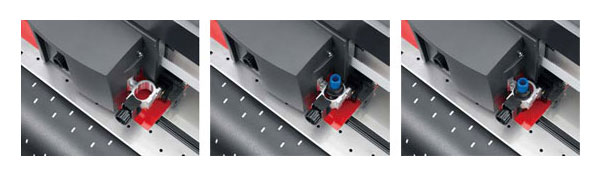

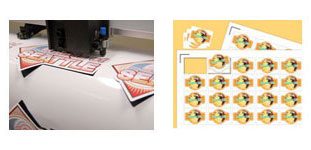

Поддержка резки материалов в режиме "Half cut" и методом сквозной микроперфорации "Perforation cut"
  Поддержка резки материалов в режиме "Half cut" и методом сквозной микроперфорации "Perforation cut"


Режущие плоттеры Graphtec CE6000 и FC8600 поддерживают два режима резки материалов "Half cut" и "Perforation cut". Каретка режущего плоттера имеет два положения для установки держателя ножа. При резке материалов в стандартном режиме "Half cut" нож находится в положении каретки над марзаном (ближе к плоттеру).

Режущие плоттеры Graphtec CE6000 и FC8600Perforation cu


При необходимости производить резку материала методом сквозной микроперфорации "Perforation cut" держатель ножа устанавливается в крайнее положение каретки над канавкой. При этом нож при резке попадает в специальный паз или канавку перед марзаном и не повреждается при сквозной резке материалов.

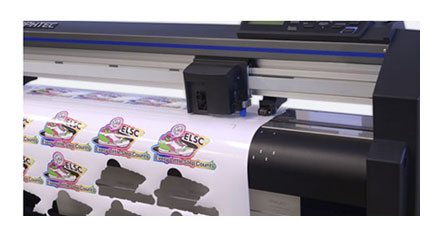

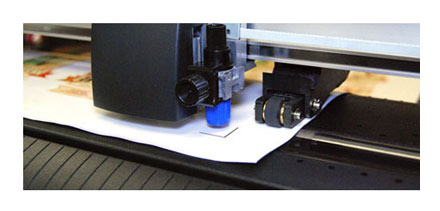

  Оптический датчик для контурной резки по меткам
  Оптический датчик - одна из важных опций современных моделей режущих плоттеров. Оптический датчик позволяет производить контурную резку материалов по меткам, отпечатанных на бумаге или самоклеющейся пленке. Наличие оптического датчика в режущем плоттере, позволяет изготавливать самоклеющиеся этикетки и наклейки произвольной формы и размеров.
Оптический датчик для контурной резки по меткам


Большинство крупных производителей не производят режущие плоттеры без оптического датчика. Спрос на "устаревшие" режущие плоттеры без оптики очень низкий, в связи с их узкой сферой применения.

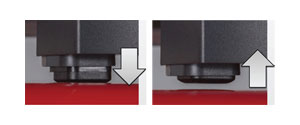

  Защитный кожух на оптическом датчике
Защитный кожух на оптическом датчике

Мы рекомендуем обращать внимание на наличие дополнительного кожуха на оптическом датчике в режущем плоттере. Кожух исключает попадания внешнего света в область считывания меток и повышает качество считывания регистрационных меток при резке по контуру этикеток.

Для примера, в режущих плоттерах серии CE6000 и FC8600 от компании Graphtec (Япония) на оптический датчик установлен дополнительно кожух. При считывании регистрационных меток кожух опускается на материал, прижимая его плотно к марзану.

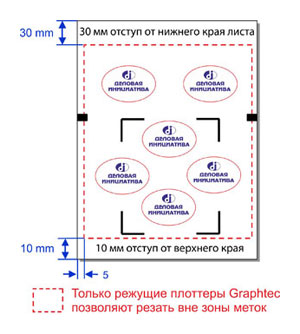

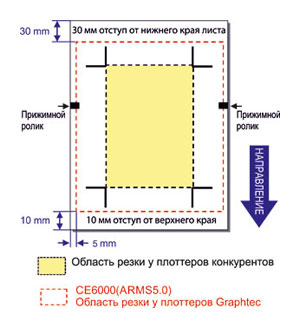

  Минимальные отступы от краев материала при резке по оптическим меткам
Минимальные отступы от краев материала при резке по оптическим меткам

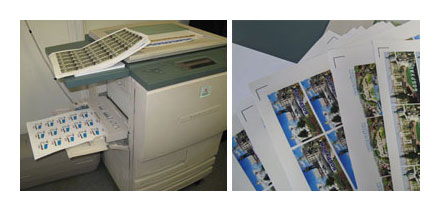

При изготовление различной рекламно-полиграфической продукции важным моментом для пользователей режущих плоттеров является экономичный расход материалов. Минимальные отступы от краев материала при резке по оптическим меткам позволяют пользователям режущих плоттеров производить конкурентоспособную продукцию и быстро возвращать вложенные инвестиции в оборудование.

Мы рекомендуем при выборе режущего плоттера рулонного типа обращать внимание на минимальные отступы от краев материала при резке по оптическим меткам. Как правило, многие производители режущих плоттеров не раскрывают данную информацию конечным пользователям и просто декларируют поддержку работы плоттера по меткам.

Режущие плоттеры Graphtec позволяют оставлять минимальные отступы от краев материала при резке по оптическим меткам, что позволяет экономно расходовать материалы для производства любой продукции. Это одна из основных причин, почему многие рекламно-полиграфические предприятия и печатные салоны покупают режущие плоттеры от компании Graphtec.

Минимальные отступы при работе с метками на режущем плоттере серии Graphtec СЕ6000:

  • Отступ спереди листа: зона резки - 10 мм, зона поиска меток - 15 мм.
  • Отступ сзади листа: зона резки - 30 мм, зона поиска меток - 35 мм, при работе в режиме перфорационной резки зона резки - 35 мм.
  • Боковые отступы: зона резки - 5 мм, зона поиска меток - 15 мм.

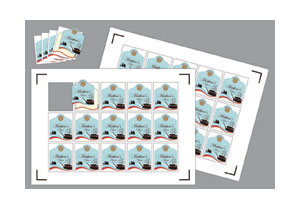

  Расширенная область резки при контурной резке материалов по оптическим меткам
Расширенная область резки при контурной резке материалов по оптическим меткам

Режущие плоттеры позволяют производить резку объектов, которые могут быть размещены вне зоны регистрационных меток (зона отмечена, красным цветом на рисунке). Данную функцию поддерживают не все модели режущих плоттеров.

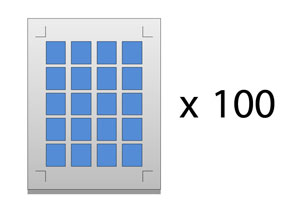

  Поддержка режима копирования при резке этикеток по оптическим меткам при выполнении повторяющихся или тиражных заданий на контурную резку


В режущих плоттерах есть возможность использовать функцию копирования при выполнении тиражных заданий на резку этикеток по контуру с необходимостью считывания регистрационных меток. Данная функция позволяет многократно считывать регистрационные метки, используя клавишу копирования (COPY) на панели управления плоттера. Вам нет необходимости каждый раз отправлять задание на резку с компьютера. Плоттер будет самостоятельно использовать все параметры резки, заданные для первого листа для резки последующих листов. В задачу оператора входит только подача в плоттер новых листов для резки по меткам.

Это очень удобная функция для цифровых печатных салонов и типографий, специализирующихся на изготовлении этикеток и полиграфической продукции.

Поддержка режима копирования при резке этикеток по оптическим меткам


Данную функцию поддерживают не все производители режущих плоттеров. В режущих плоттерах Graphtec CE6000 и FC8600 есть возможность использовать функцию копирования с метками.



  Стенд, держатель ролей, фиксатор рулона и корзина

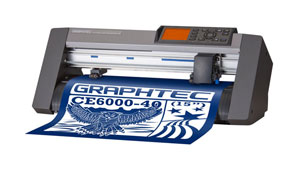

Большинство режущих плоттеров с шириной резки до 60 см. в базовой конфигурации поставляются в настольном исполнении. Стенд с держателем роля и корзина приобретаются дополнительно как опция. Режущие плоттеры с шириной резки 120 см и выше, как правило, поставляются со стендом с держателем роля и без корзины.

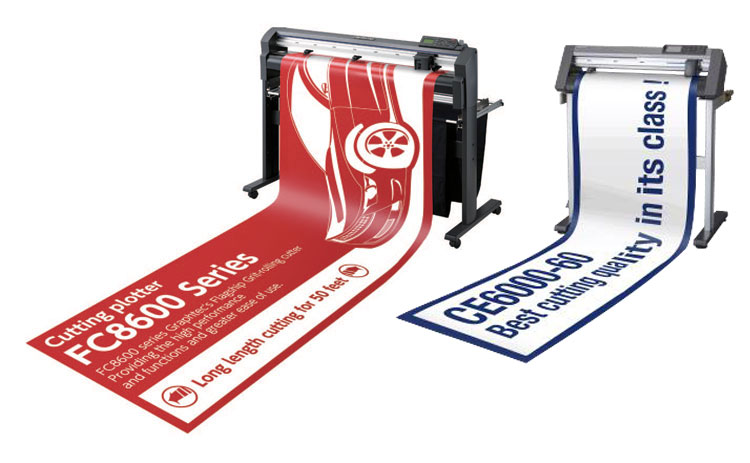

В тоже время, профессиональные режущие плоттеры серии FC8600 от компании Graphtec (Япония) в базовой конфигурации поставляются со стендом с держателем роля и корзиной.

режущие плоттеры серии FC8600

Режущие плоттеры, укомплектованные стендом с держателем роля, легко справляются с резкой любых длинных материалов. Корзина делает работу с плоттером удобной и обеспечивает чистоту готовой продукции. В случае необходимости вы можете задвинуть корзину в плоттер. Корзина имеет специальные сдвигающиеся салазки или направляющие.

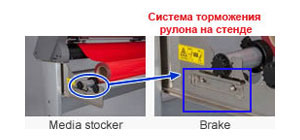

Наличие на стенде с держателем роля механизма торможения рулона (фиксатор рулона) помогает пользователю загружать и выравнивать материал при заправке его в плоттер.

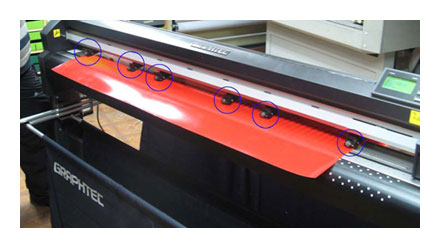

  Дополнительные прижимные ролики для равномерного прижима материала


Стандартно на режущие плоттеры устанавливаются от двух до 4-х прижимных роликов. Чем больше установлено прижимных роликов на режущий плоттер, тем более равномернее происходит подача материала в плоттер, и тем меньше вероятность появления проскальзывания материала и образования волн на материале. Чем больше прижимных роликов установлено в плоттере, тем более качественно и точнее режет плоттер длинные макеты.

Дополнительные прижимные ролики


При выборе режущего плоттера мы рекомендуем обращать внимание на возможность установки в плоттер дополнительных прижимных роликов. Не все модели режущих плоттеров позволяют это сделать. Например, режущие плоттеры серии Graphtec FC8600 имеют возможность установки до 10 дополнительных прижимных роликов.

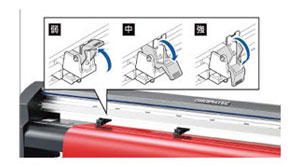

  Регулировка силы прижима прижимных роликов к материалу



Регулировка силы прижима прижимных роликов к материалу

Для качественной резки разных материалов режущий плоттер должен иметь возможность регулировки силы прижима прижимных роликов к материалу. Профессиональные режущие плоттеры позволяют установить 3 режима давления прижимных роликов на материал, в зависимости от типа материала (слабый – weak, средний – meadle и сильный – strong).

Для примера, слабый режим необходимо установить для центральных роликов при резке такого материала, как пленка для тонирования стекол машин. Слабый режим центрального ролика позволяет исключить чрезмерное давление на пленку и не оставляет следов (полос) от ролика на пленке. При резке толстых материалов и светоотражающей пленки мы рекомендуем установить для всех роликов сильный прижим (опустить вниз).

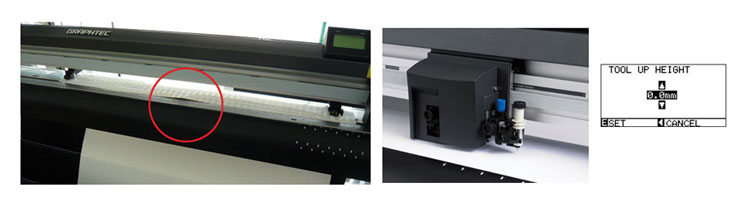

  Настройка положения высоты каретки плоттера над материалом при резке материала с волнами
  Проблема касания каретки плоттера материала возникает при резке жесткой светоотражающей пленки. Кроме этого, волна может возникать между роликами при протяжке материала в процессе резки длинных макетов. Для решения данной проблемы режущий плоттер должен иметь возможность настраивать положение каретки над материалом.
Настройка положения высоты каретки плоттера


В профессиональных режущих плоттерах вы можете изменить высоту каретки плоттера над материалом до 5 мм. Настройка высоты каретки производится через меню управления плоттера (TOOL UP HEIGHT). По умолчанию установлено значение 0. Вы можете установить необходимое значение в диапазоне от 0 до +5 мм. Данная функция позволяет качественно резать неровные материалы с волнами и исключает касание материала кареткой плоттера при резке.

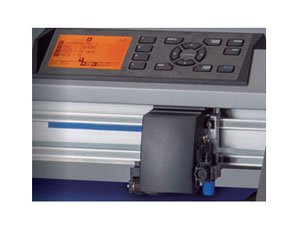

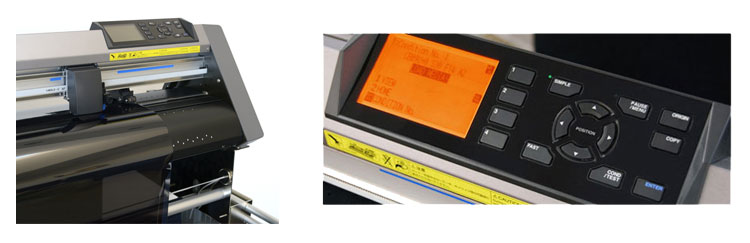

  Большая и удобная панель управления


Режущие плоттеры должны комплектоваться большой и удобной панелью управления. Большой ЖК-дисплей с яркой подсветкой отображает параметры резки и делает управление плоттером удобнее. Все важные для пользователя кнопки должны быть вынесены на лицевую панель плоттера.

Возможность переключения меню плоттера на русский язык



Возможность переключения меню плоттера на русский язык создаст дополнительно удобство в работе с плоттером пользователям не владеющих английским языком.

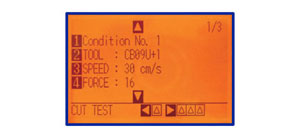

  Парметры резки различных материалов



Парметры резки различных материалов

Режущие плоттеры должны позволять пользователям сохранять в памяти плоттера настройки для резки различных материалов. Для примера, в режущих плоттерах серии Graphtec СЕ6000 и FC8600 в память плоттера можно сохранить до 8 настроек резки для разных материалов. Восемь типовых настроек (Tool condition No.1-8) запоминаются в памяти плоттера и дают возможность пользователю, независимо выставить скорость резки, давление на нож, тип ножа, офсет, положение держателя ножа над марзаном и т.д. Типовые установки позволяют быстро перейти к резке другого материала.

Ниже приведены типовые параметры резки для каждой из 8 настроек плоттера:

  • Тип инструмента: тип ножа или карандаш (Tool).
  • Офсет или компенсация смещения центра оси инструмента относительно кончика ножа (Offset).
  • Давление ножа (Cutting Force).
  • Скорость резки (Speed).
  • Ускорение или качество резки (Acceleration).
  • Тип перфорационной линии (Cut Line Pattern).
  • Положение держателя ножа над марзаном или над канавкой для сквозной резки (Assign tool).
  • Режим тангенциальной эмуляции для резки толстых материалов (Tangential mode).
  • Корректировка расстояния для компенсации проскальзывания материала под роликами (Distance Adjust).
  • Режим Overcut (дорезки) и другие параметры резки.

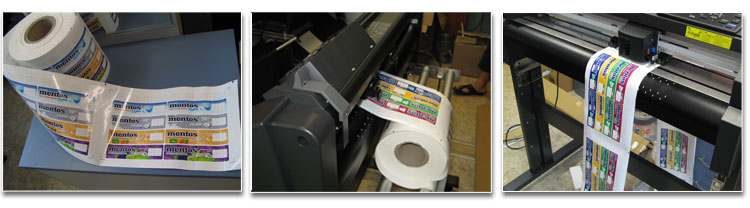

  Автоматическое считывание регистрационных меток в непрерывном режиме при резке этикеток с рулона

Профессиональные режущие плоттеры серии Graphtec FC8600 прекрасно адаптированы для выполнения задач, где необходимо выполнять контурную резку самоклеящихся этикеток по меткам в непрерывном режиме с рулона. Плоттер позволяет производить контурную резку этикеток последовательно в каждом сегменте дизайна, при этом переход к резке следующего сегмента происходит автоматически.

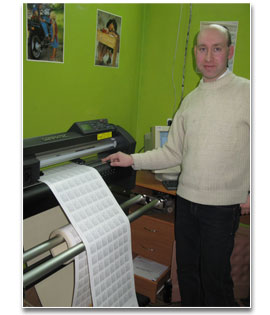

Наше предприятие успешно установила режущие плоттеры серии FC8600-60 от компании Graphtec (Япония) для резки этикеток по меткам в нескольких типографиях г.Минска, где установлены цифровые рулонные флексо-машины.

Удобство в работе с оптическими метками при контурной резке этикеток, качественная и точная резка в сочетании с легендарной надежностью - это основные преимущества режущих плоттеров от компании Graphtec в сравнении с конкурентами.

Автоматическое считывание регистрационных меток
  Смотри видео резки по оптическим меткам на канале Youtube



  Декларирование режущих плоттеров на соответствие Техническим регламентам Таможенного союза



УП "ДЕЛОВАЯ ИНИЦИАТИВА" является официальным дистрибьютором компаний Graphtec (Япония)

Все режущие плоттеры обязаны декларироваться на соответствие минимум двум Техническим регламентам Таможенного союза ТРТС: 020/2011 "Электромагнитная совместимость технических средств" и 004/2011 "О безопасности низковольтного оборудования".

Декларирование режущих плоттеров на соответствие техническим регламентам гарантирует безопасную работу с таким оборудованием. Покупатель имеет всегда право запросить у продавца наличие документов, подтверждающих легальное декларирование режущих плоттеров на соответствие ТРТС.

УП ДЕЛОВАЯ ИНИЦИАТИВА является официальным дистрибьютором компаний Graphtec (Япония) и Silhouette America (США) на территории Беларуси. Мы не только продаем режущие плоттеры, но и обеспечиваем их сервисную поддержку. Все режущие плоттеры, поставляемые нашим предприятием, проходят в Беларуси легальное декларирование на соответствие техническим регламентам Таможенного союза. Мы не используем "серые" схемы сертификации продукции. На все модели режущих плоттеров есть все необходимые документы: протокол испытаний на соответствие электромагнитной совместимости EMC, протокол испытаний на безопасность низковольтного оборудования LVD, обоснование безопасности, технический файл разработчика (Technical Construction File) и т.д.







  Статью подготовил - Nikolay Afanasenko
