Graphtec FC4550-50 - Планшетный режущий плоттер

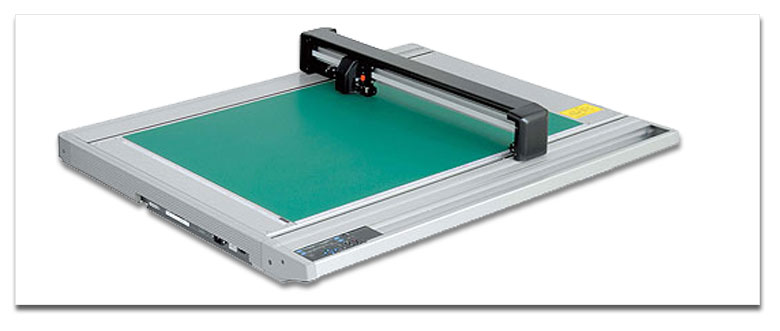

FC4550-50 - Планшетный режущий плоттер


Планшетный режущий плоттер FC4550-50 от компании Graphtec (Япония) с рабочим столом 590 х 430 мм идеально подходит для высокоточной резки различных материалов, которые невозможно порезать на рулонных режущих плоттерах из-за проскальзывания.

Давление на нож 600 г. позволяет плоттеру производить сквозную резку плотных материалов: магнитный винил, бумага, картон, термотрансферные пленки и т.д.

Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например биговать и резать, или рисовать и резать.

Оптический датчик для контруной резки по меткам входит в стандартную комплектацию плоттера. Типографии и печатные салоны с офсетным, цифровым или шелкотрафаретным способом печати смогут выполнять тиражные задания на контурную резку этикеток на планшетном режущем плоттере FC4550-50 даже без наличия оптических меток на отпечатанном макете.



  Различные сферы применения планшетных плоттеров:

  • Контурная резка этикеток, наклеек, стикеров и деколей отпечатанных на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом.
  • Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон и др.
  • Изготовление POS-материалов: рекламные воблеры, шелфтокеры, хенгеры и т.д.
  • Изготовление упаковки, папок, пазлов (puzzle), поздравительных открыток, приглашений и др.
  • Изготовление образцов упаковки.
  • Изготовление шаблонов или CAD моделей выкроек обуви.
  • Рисование и вырезка лекал.
  • Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы.
  • Изготовление трафаретов для распыления краски через пультивизатор.
  • Изготовление шаблонов для пескоструйной обработки.
  • Резка пленок для электронной промышленности.
  • Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев.
  • Резка гибких печатных плат и мембранных клавиатур.
  • Тестирование сенсорных панелей различных устройств.
  • и многое другое.



  Высокоточная контурная резка этикеток без наличия оптических меток на отпечатанном макете


Планшетный режущий плоттер FC4550-50 способен резать с одной и той же начальной позиции. Начальную точку резки вы можете определить с помощью кнопки Original point на панели управления плоттера.

При офсетной печати у бумаги есть правильный край относительно которого идет выравнивание материала в офсетной машине. При размещении листа в рабочей области режущего плоттера с привязкой к правильному краю, плоттер способен производить контурную резку этикеток даже без считывания оптических меток.

Высокоточная контурная резка этикеток без наличия оптических меток


Типографии с офсетным, цифровым или шелкотрафаретным способом печати смогут выполнять тиражные задания на контурную резку этикеток на планшетном режущем плоттере FC4550-50 даже без наличия оптических меток на отпечатанном макете. Вам необходимо только размещать и выравниать листы на плоттере по правильному краю в одной позиции.



  Сквозная резка толстых материалов



При резке материалов толщиной более 0,3 мм режущий флюгерный нож не успевает достаточно повернуться в направлении резки из-за толщины материала, что создает трудности с резкой толстых материалов. Для решения данной проблемы компания Graphtec добавила в режущие плоттеры серии FC4550-50 режим тангенциональной эмуляции. Тангенциальный режим позволяет качественно резать толстые материалы используя обычный флюгерный нож.



Сквозная резка толстых материалов
Резка лекал




Для резки толстых материалов (пескоструйная пленка, светоотражающая пленка, термотрансферные пленки, магнитный винил, картон, микрогофрокартон, бумага, пенокартон и т.д) мы рекомендуем применять держатель ножа и нож толщиной 1,5 мм, а также включать режим тангенциальной эмуляции в настройках плоттера.



  Держатель двух инструментов на каретке плоттера







Планшетный режущий плоттер FC4550-50 позволяет в каретке плоттера удерживать одновременно два инструмента. Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать.



Биговка и резка  материалов


Биговку и резку материалов можно производить в ручном режиме за один проход со сменой биговального ножа на режущий после выполнения операции биговки. Данный режим работы поддерживает программа CM3. Проводим обучение - звоните.



  Датчик оптического позиционирования для контурной резки по меткам


Датчик оптического позиционирования входит в стандартную комплектацию режущих плоттеров FC4550-50. Оптический датчик обнаруживает и считывает регистрационные метки, напечатанные рядом с изображением для контурной резки. Вы можете отпечатать изображение на самоклеющейся пленке или бумаге любым способом печати (офсетная, цифровая, шелкотрафаретная или струйная печать), а затем вырезать отпечатанное изображение по контуру.



  Автоматическое считывание 4-х регистрационных меток с учетом деформации материала


Автоматическая система регистрации меток ARMS облегчает и существенно ускоряет процесс контурной резки материалов. Система позиционирования ARMS считывая 4 регистрационные метки автоматически делает корректировку резки по оси Х и Y в случае искажения или усадки материала при печати и ламинировании. Данная функция позволяет обеспечить высокоточную контурную резку этикеток на самоклеющихся материалах, которые дают усадку после горячего ламинирования.



Автоматическое считывание 4-х регистрационных меток


Режущий плоттер FC4550-50 поддерживает функцию автоматического поиска первой регистрационной метки, что облегчает и существенно ускоряет процесс контурной резки материалов. Вы кладете материал для резки на рабочий стол режущего плоттера и устанавливаете каретку с режущим ножом приблизительно в зону первой метки.

При отправке задания с компьютера на резку режущий плоттер автоматически начнет процесс поиска первой метки и затем всех остальных меток, при этом нет необходимости точно выставлять каретку с ножом в зону первой метки.

При повторной отправке задания на резку плоттер запоминает положение первой регистрационной метки. При выполнении тиражных заданий на контурную резку вам необходимо положить листы для резки в одну и туже начальную позицию.



  Новые методы крепления материала к столу


Компания Graphtec (Япония) добавила новые методы крепления материалов к столу для планшетных режущих плоттеров FC4550-50 и FC4510-60. Материал поверхности рабочего стола планшетного плоттера имеет пластиковую основу. Стандартно для крепления материала к столу вы можете использовать самоклеющийся двусторонний лист, клей временной фиксации от компании 3M (США) или двусторонний скотч.

Теперь вы можете использовать новые вакуумные подложки серии CM-0004 и СМ-0005 для крепления материала к рабочему столу планшетного плоттера. Подробную информацию по новым ваккуммным подложкам высылаем по запросу.



CM-0002
CM-0003
CM-0004
СМ-0005

  Комплект поставки плоттера:


Стандартная комплектация режущего плоттера включает в себя:

  • Держатель ножа (красный колпачок)) для режущих ножей с толщиной 1,5 мм.
  • Режущий нож толщиной 1,5 мм - 2 шт.
  • Пластиковая самоклеющаяся подложка: СМ-0003 - 1 лист.
  • Рисующий карандаш-фломастер..
  • Драйверы для Windows (10, 8, 7) и Macintosh.
  • Программное обеспечение - плагин Cutting Master 3 (CM3) для отправки заданий на резку с CorelDraw и Illustrator.
  • Программное обеспечение для создания макетов и отправки заданий на резку Graphtec Studio.
  • Сетевой шнур питания и USB кабель.
  • Стенд для плоттера с держателем ролей: опция.
  • Биговальный нож СР-001 - опция.
  • Руководство пользователя на русском языке.
  • Обучение по работе с режущим плоттером проводим бесплатно.



  Технические характеристики:

  • Конфигурация: планшетный режущий плоттер.
  • Рабочая область резки: 590 х 430 м.
  • Допустимая ширина материала по оси Y: 500 мм.
  • Оптический датчик для контурной резки по меткам: есть.
  • Система позиционирования меток: ARMS 4.0
  • Допустимая толщина материала для резки: до 0.25 мм (нож CB09UВ), до 0.50 мм (нож CB15U), до 0.80 мм (нож CB15UK30)
  • Давление на инструмент: 600 г. и 300 г. на втором инструменте.
  • Максимальная скорость резки: 755 мм/сек.
  • Процессор CPU: 32-bit CPU.
  • Тип двигателей: серводвигатели с цифровым управлением.
  • Механическое разрешение: 0.005 мм.
  • Точность повторения: 0.1 мм.
  • Материал поверхности рабочего стола: пластиковая основа.
  • Способ крепления материала к столу: самоклеющийся двусторонний лист, клей временной фиксации, вакуумный лист с подложкой или скотч двусторонний.
  • Программное разрешение: GP-GL 0,1/0,05/0,025/0,01 мм; HP-GL: 0,025 мм.
  • Точность перемещения:в пределах +/- 0,2% от пройденного расстояния или +/- 0,1 мм и более.
  • Минимальный размер шрифта для резки: 3-5 мм.
  • Возможность сквозной резки материала: да.
  • Количество инструментов на каретке: два. Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать, или биговать и резать.
  • Поддерживаемые виды инструментов: нож режущий, биговальный инструмент, ручка на водной или масляной основе
  • Тип материалов для резки: Самоклеющаяся пленка или бумага. Бумага или картон толщиной до 0,5 мм. Термотрансферные пленки. Магнитный винил толщиной до 0,5-0,6 мм. Резина (каучук) для пескоструйной обработки толщиной до 1 мм. Микрогофрокартон. Светоотражающая пленка. Пенокартон толщиной до 0,8 мм и т.д..
  • Программное обеспечение: плагин Cutting Master 3 (CM3) для отправки заданий на резку с CorelDraw и Illustrator.
  • Драйверы: Windows (10, 8 и 7) и Macintosh.
  • Интерфейс: USB 2.0 и последовательный порт RS-232C.
  • Панель управления: большой ЖКИ экран.
  • Интерфейс меню плоттера: английский.
  • Емкость буфера памяти: 2 MB.
  • Поддерживаемые форматы: GP-GL / HP-GL.
  • Электропитание: 220 В, 50/60 Гц.
  • Потребляемая мощность: 120 Вт, 0,6 А.
  • Условия эксплуатации: температура: 10-35 град.С, 35-75% влажности.
  • Габариты (ширина, глубина, высота): 857 x 780 x 200 мм.
  • Вес: 19 кг.
  • Производитель: Graphtec (Япония).
  • Жесткая массивная конструкция.
  • Легендарная надежность.
  • Гарантия: 1 год..
