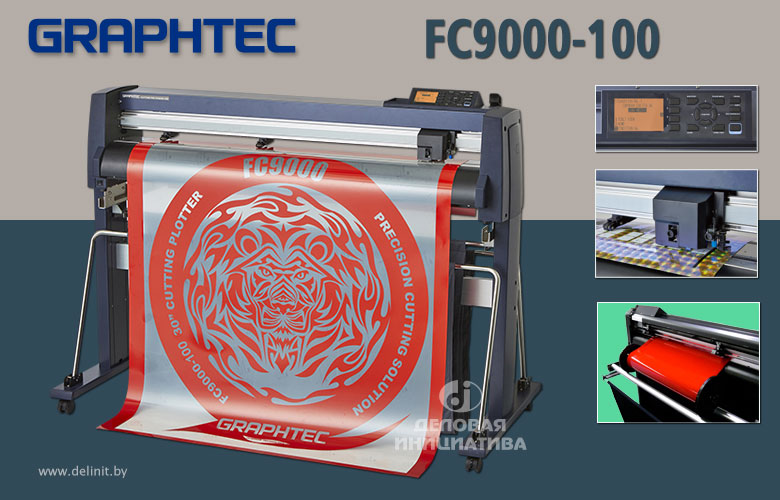

Graphtec FC9000-100 - Промышленный режущий плоттер

Graphtec FC9000-140 - Промышленный режущий плоттер



Промышленный режущий плоттер FC9000-100 от японской фирмы Graphtec предназначен для выполнения любых объемов профессиональных работ и обладают огромным производственным ресурсом и надежностью.

Благодаря использованию японских технологий Graphtec FC9000-100 не имеет конкурентов на рынке по качеству, скорости и точности резки.

Высокая скорость резки, современный алгоритм считывания оптических меток, режим тангенциальной эмуляции, компенсация искажений при резке очень длинных макетов в совокупности с простым и интуитивным интерфейсом делают режущий плоттер FC9000-100 универсальным инструментом профессионала.



  Основные достоинства:

  • Допустимая ширина материала: до 1529 мм.
  • Рабочая область резки: 1372 мм х 50 м.
  • Скорость резки: 1485 мм/сек.
  • Давление на нож: 600 г.
  • Цифровые серводвигатели.
  • Протяжной вал с насечкой MicroGritrollt.
  • Разрешение механическое: 0,005 мм.
  • Гарантированная точность резки: 15 метров.
  • Датчик оптического позиционирования для автоматического считывания регистрационных меток.
  • Автоматическое считывание 4-х регистрационных меток с учетом деформации материала.
  • Считывание регистрационных меток разных цветов.
  • Настройка чувствительности датчика на цвета.
  • Автоматический роликовый нож для отрезания готового макета от рулона.
  • Регулировка силы прижима роликов к материалу.
  • Тангенциальный режим для качественной резки толстых материалов.
  • Функция OVERCUT.
  • Сквозная резка материала.
  • Каретка режущего плоттера имеет два положения фиксации держателя ножа.
  • Подключение через высокоскоростной порт USB 2.0 и сетевой интерфейс Ethernet.
  • Стенд, держатель роля и корзина входит в комплект поставки.
  • Легендарная надежность.
  • Про-во: Graphtec (Япония).



  Области применения:

  • Резка жесткой светоотражающей пленки.
  • Изготовление дорожных знаков.
  • Сквозная резка различных материалов (бумага, картон, пленка, магнитный винил и др.).
  • Рисование и сквозная вырезка лекал в текстильной промышленности.
  • Резка самоклеющейся пленки для тонирования стекол автомобилей и дверей.
  • Резка специальных пленок для тюнинга автомобилей.
  • Резка термотрансферных пленок (flex, flock) для переноса рисунков на текстиль.
  • Перенос термостраз (CAMEO, GEM Stone, GEM TEC) на текстиль и др. предметы.
  • Изготовление самоклеящихся этикеток, стикеров, наклеек для компакт дисков, этикеток для оборудования и панелей приборов, разрушаемых гарантийных этикеток и т.д.
  • Вырезка этикеток на самоклеющейся бумаге или пленке по контуру с помощью оптических датчиков , отпечатанных офсетным, шелкотрафаретным, струйным или лазерным способом.
  • Изготовление объемных этикеток с заливкой смолой. Изготовление шаблонов для пескоструйной обработки, резка пленок для пескоструйки.
  • Изготовление рекламных магнитов на холодильник (магнитный винил толщиной до 0,5 мм).
  • Создание шаблонов для нанесения рисунков на стекло методом матирования стекла (технология Glassmoz).
  • Изготовление рекламных стендов, вывесок, указателей, информационных табличек и т.д.
  • Изготовление поздравительных открыток, приглашений, мини-упаковки, моделей предметов, сувениров, рекламных коробочек, игрушек и т.д. Крафтинг.



  Комплект поставки:
  Стандартная комплектация режущего плоттера включает в себя:

  • Держатель ножа (синий колпачок) для режущих ножей с толщиной 0,9 мм: PHP33-CB09N-HS - 1 шт.
  • Режущий нож толщиной 0,9 мм: CB09UB - 1 шт.
  • Держатель фломастера: PHP31-FIBER - 1 шт.
  • Рисующий фломастер: KF700-BK - 1 шт.
  • Драйверы для Windows (10, 8 и 7) и Macintosh.
  • Программное обеспечение Graphtec Pro Studio для создания макетов и отправки заданий на резку.
  • Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки файлов на резку через CorelDRAW и Adobe Illustrator.
  • Сетевой шнур питания: 1шт.
  • USB кабель 2,9 м: 1 шт.
  • Стенд для плоттера с держателем ролей: 1 шт.
  • Корзина для плоттера: 1 шт.
  • Руководство пользователя.

  Дополнительные опции:

  • ECK0013 - Держатель двух инструментов (ручку и нож можно одновременно установить на каретку плоттера для рисования и вырезки лекал).
  • OPH-A21 - Дополнительные боковые держатели-фланцы для ролей.
  • OPH-A47 - Дополнительный прижимной ролик в сборе для подачи материала.

  Расходные материалы (держатели и ножи):

  • PHP33-CB09N-HS - Держатель ножа (синий колпачок) для ножей с толщиной 0,9 мм.
  • PHP33-CB15N-HS - Держатель ножа (красный колпачок) для ножей с толщиной 1,5 мм.
  • PHP35-CB09-HS - Держатель ножа с металлическим наконечником (синий колпачок) для ножей с толщиной 0,9 мм.
  • PHP35-CB15-HS - Держатель ножа с металлическим наконечником (красный колпачок) для ножей с толщиной 1,5 мм.
  • CB09-Е - Нож для режущего плоттера, сталь, толщина: 0,9 мм, угол заточки: 45°. Подходит для резки стандартных материалов толщиной до 0,25 мм.
  • CB09UB - Нож для режущего плоттера, суперсталь, толщина: 0,9 мм, угол заточки: 45°. Подходит для резки стандартных материалов толщиной до 0,25 мм.
  • CB09UB-K60 - Нож для режущего плоттера, материал ножа – суперсталь, толщина: 0,9 мм, угол заточки: 60°. Подходит для резки пленки для тонирования стекол и очень тонкой самоклеющейся пленки толщиной до 0,03 мм.
  • CB15U - Нож для режущего плоттера, суперсталь, толщина: 1,5 мм, угол заточки: 45°. Подходит для резки материалов толщиной до 0,50 мм.
  • CB15U-K30 - Нож для режущего плоттера, суперсталь, толщина 1,5 мм, угол заточки: 30°. Подходит для резки материалов толщиной до 1 мм, а также для резки мелких шрифтов и элементов.
  • CB15UА - Нож для режущего плоттера, материал ножа – суперсталь специальной обработки, толщина: 1,5 мм, угол заточки: 45°. Подходит для резки жесткой светоотражающей пленки толщиной до 0,50 мм.
  • CB15UA-K30 - Нож для режущего плоттера, материал ножа – суперсталь специальной обработки, толщина: 1,5 мм, угол заточки: 30°. Подходит для резки жесткой светоотражающей пленки толщиной до 1 мм.
  • PHP34-BALL - Держатель сменного стержня на масляной основе (для KB700-BK).
  • KB700-BK - Cтержень на масляной основе, цвет черный, толщина линии 0,2-0,3 мм.

  Технические характеристики:







  • Допустимая ширина материала: 1224 мм, 50-1224 мм.
  • Рабочая область резки: 1067 мм x 50 м.
  • Допустимая толщина материала для резки: до 1.00 мм.
  • Оптический датчик для контурной резки по меткам: Да.
  • Система позиционирования меток: ARMS 8.0.
  • Процессор CPU: 32-bit CPU.
  • Давление на нож: 600 г.
  • Тип двигателей: серводвигатели с цифровым управлением.
  • Максимальная скорость резки: 1485 мм/сек.
  • Механическое разрешение: 0.005 мм.
  • Точность повторения: 0.1 мм.
  • Диапазон гарантируемой точности резки: 15 м.
  • Количество прижимных роликов: 3 ролика.
  • Максимальные вес рулона для резки: до 16 кг.
  • Максимальные вес рулона для устройства смотки материала в рулон после резки: -.
  • Максимальное ускорение: 39,2 (4G) м/сек. (для установки 45 градусов).
  • Программное разрешение: GP-GL: 0,1/0,05/0,025/0,01 мм; HP-GL: 0,025 мм.
  • Возможность сквозной резки материала методом микроперофорации: да.
  • Количество инструментов на каретке: один (два - опция). Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать, или рисовать и перфорировать.
  • Поддерживаемые виды инструментов: нож режущий, инструмент для паунсинга-перфорации 1,2 мм, ручка на водной или масляной основе.
  • Программное обеспечение: Graphtec Pro Studio. Cutting Master 4 (CM4). Windows driver.
  • Драйверы: Windows (10, 8.1 и 7) и Macintosh.
  • Интерфейс: USB, RS232 и Ethernet.
  • Панель управления: большой ЖКИ экран.
  • Интерфейс меню панели управления плоттера: 10 языков, в том числе русский и английский.
  • Емкость буфера памяти: 2 MB.
  • Поддерживаемые форматы: GP-GL / HP-GL.
  • Автоматический роликовый нож для отрезания готового макета от рулона: да. Максимальная длина автоматического отреза материала: 1067 мм.
  • Стенд, держатель ролей и корзина:входит стандартно в комплект поставки.
  • Электропитание:100-240 В, 50/60 Гц.
  • Потребляемая мощность: макс. 140 Вт 1,2 А
  • Условия эксплуатации: температура 10-35 град.С, 35-75% влажности.
  • Габариты (ширина, глубина, высота): 1665 х 1151 х 1232 мм.
  • Вес: до 56 кг.
  • Производитель: Graphtec (Япония).
  • Гарантия: 2 года.



  Предприятие "ДЕЛОВАЯ ИНИЦИАТИВА" является официальным дистрибьютором и первым импортером компании Graphtec (Япония) на территории Беларуси с 2007 года.
