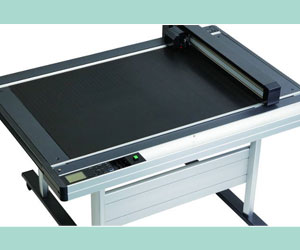

Graphtec FCX4000-60ES - Планшетный режущий плоттер

Graphtec FCX4000-60ES - Планшетный режущий плоттер




Представляем вам планшетный режущий плоттер FCX4000-60ES от компании Graphtec (Япония) c рабочей зоной резки 976 x 660 мм и электростатическим прижимом материала к столу.

Планшетный режущий плоттер Graphtec FCX4000-60ES пришел на смену хорошо зарекомендовавшей себя предыдущей модели Graphtec FC4510-60.

Планшетные режущие плоттеры идеально подходят для высокоточной сквозной резки различных материалов, которые невозможно порезать на рулонных режущих плоттерах из-за проскальзывания материала.

Давление на нож 600 г. позволяет плоттеру производить сквозную резку плотных материалов: магнитный винил толщиной до 0,7 мм, бумага и картон до 0,5 мм, микрогофрокартон до 1,2 мм, термотрансферные пленки и т.д.

Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например биговать и резать, или рисовать и резать.

Оптический датчик для контруной резки по меткам входит в стандартную комплектацию плоттера.

Типографии и печатные салоны с офсетным, цифровым или шелкотрафаретным способом печати смогут выполнять тиражные задания на контурную резку этикеток на планшетном режущем плоттере FCX4000-60ES даже без наличия оптических меток на отпечатанном макете.

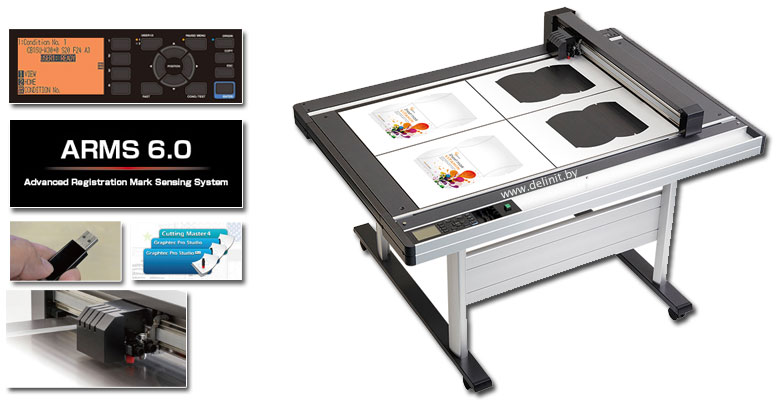

  Основные особенности FCX4000-60ES:

  • Установлена новая панель управления плоттером.
  • Добавлен сетевой интерфейс Ethernet для подключение режущего плоттера к компьютеру по сети.
  • Добавлена возможность резки файлов через USB флешку, подключенную прямо к плоттеру.
  • Обновлен алгоритм ARMS 6.0 считывания оптических меток для контурной резки по меткам.
  • Режущий плоттер поддерживает режим копирования с ARMS (клавиша COPY на панели управления) при резке этикеток по оптическим меткам при выполнении повторяющихся или тиражных заданий на контурную резку.
  • Добавлена возможность считывать штрих-код на материале для управления резкой файлов через USB флэшку.
  • Установлена электростатическая панель для крепления материала к столу.
  • Держатель двух инструментов на каретке режущего плоттера позволяет производить две операции за один проход, например биговать и резать.
  • Добавлен новый инструмент PM-CT-002 для биговки материалов не по прямой, а по кривой линии.
  • Плоттер способен производить сквозную резку и биговку различных материалов за один проход.





  Различные сферы применения планшетных плоттеров:


Планшетные режущие плоттеры серии FCX4000 обладают огромным производственным ресурсом и надежностью и идеально подходят для изготовления наружной и внутренней рекламы, производства рекламно-сувенирной и полиграфической продукции, а также для производства промышленной продукции.


  • Контурная резка этикеток, наклеек, стикеров и деколей отпечатанных на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом.
  • Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон и др.
  • Изготовление POS-материалов: рекламные воблеры, шелфтокеры, хенгеры и т.д.
  • Изготовление упаковки, папок, пазлов (puzzle), поздравительных открыток, приглашений и др.
  • Изготовление образцов упаковки.
  • Изготовление шаблонов или CAD моделей выкроек обуви.
  • Рисование и вырезка лекал.
  • Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы.
  • Резка пленок для электронной промышленности.
  • Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев.
  • Резка гибких печатных плат и мембранных клавиатур.
  • Тестирование сенсорных панелей различных устройств и многое другое.



  Комплект поставки:
  Стандартная комплектация режущего плоттера включает в себя:



  • Держатель ножа PHP33-CB15N-HS (красный колпачок) для режущих ножей с толщиной 1,5 мм.
  • Режущий нож толщиной 1,5 мм (CB15U) - 1 шт.
  • Биговальные ножи - опция.
  • Держатель ручки-фломастера PHP31-FIBER.
  • Рисующий карандаш-фломастер KF700-BK (Black).
  • Лупа для контроля вылета ножа PM-CT-001.
  • Пластиковая самоклеющаяся подложка: PM-CR-002 - 1 лист.
  • Драйверы для Windows (10, 8, 7 ) и Macintosh.
  • Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки заданий на резку с CorelDraw и Illustrator. Программное обеспечение для создания дизайна и отправки заданий на резку на режущий плоттер Graphtec Pro Studio (Windows) и Graphtec Studio (for Mac).
  • Сетевой шнур питания и USB кабель 2,9 м.
  • Стенд для плоттера: опция.
  • Руководство пользователя.



  Технические характеристики:



Основные особенности FCX4000-60ES:



  • Конфигурация: планшетный режущий плоттер.
  • Рабочая область резки: 976 x 660 мм.
  • Способ крепления материала на столе: электростатика.
  • Дополнительно возможно использовать следующие методы фиксации материала на столе: самоклеющийся двусторонний лист, клей временной фиксации, вакуумный лист с подложкой или скотч двусторонний.
  • Допустимая ширина материала по оси Y: 708 мм.
  • Максимальная скорость резки: 750 мм/сек.
  • Давление на нож: 600 г. на первом инструменте (Pen 1), 600 г. на втором инструменте (Pen 2).
  • Оптический датчик для контурной резки по меткам: есть.
  • Система позиционирования меток: ARMS 6.0.
  • Допустимая толщина материала для резки: до 0.25 мм (нож CB09UВ), до 0.50 мм (нож CB15U), до 0.80 мм (нож CB15U-K30), до 1,20 мм (нож CB15UА).
  • Процессор CPU: 32-bit CPU.
  • Тип двигателей: серводвигатели с цифровым управлением
  • Программное разрешение: GP-GL: 0,1/0,05/0,025/0,01 мм; HP-GL: 0,025 мм.
  • Точность перемещения: в пределах +/- 0,2% от пройденного расстояния или +/- 0,1 мм и более.
  • Точность повторения: 0,1 мм.
  • Материал поверхности рабочего стола: резиновая основа.
  • Минимальный размер символа: зависит от размера и типа шрифта, а также от материала.
  • Возможность сквозной резки материала: да.
  • Количество инструментов на каретке: держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать, или биговать и резать.
  • Поддерживаемые виды инструментов: нож режущий, биговальный инструмент, ручка на водной или масляной основе.
  • Тип материалов для резки: материалы толщиной до 1,2 мм: самоклеющаяся пленка или бумага, дизайнерская бумага или картон, термотрансферные пленки, магнитный винил, светоотражающая пленка, микрогофрокартон, электрокартон, резина (каучук) для пескоструйной обработки, пенокартон и др.
  • Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки заданий на резку с CorelDraw и Illustrator. Программное обеспечение для создания дизайна и отправки заданий на резку на режущий плоттер Graphtec Pro Studio (Windows) и Graphtec Studio (for Mac).
  • Драйверы: Windows (10, 8, 7) и Macintosh.
  • Панель управления: большой ЖКИ экран.
  • Интерфейс: USB 2.0, Ethernet 10\100 и RS-232C.
  • Емкость буфера памяти: 2 MB.
  • Поддерживаемые форматы: GP-GL и HP-GL.
  • Электропитание: 100 - 240 В, 50\60Гц.
  • Потребляемая мощность: 120 Вт, 0,63 А.
  • Условия эксплуатации: температура 10-35 град.С, 35-75% влажности.
  • Габариты (ширина, глубина, высота): 1405 x 1069 x 204 мм.
  • Вес: 38 кг.
  • Гарантия: 1 год.
  • Производитель: Graphtec Corporation (Япония).
