LFC Workstation - Промышленная стойка для лазерных маркировщиков

LFC Workstation - Промышленная стойка для лазерных маркировщиков



Промышленная стойка LFC Workstation



Лазерные маркировщики серии StellarMark могут быть оснащены промышленной стойкой LFC Workstation.

Промышленная стойка LFC Workstation позволяет автоматизировать процесс лазерной маркировки промышленных изделий, а также обеспечивает удобную и безопасную работу с лазерным маркировщиком.

Лазерная маркирующаяся головка устанавливается на специальные направляющие стойки оси Z. Перемещение лазерной головки по оси Z происходит с помощью двигателя.

Промышленная стойка может комплектоваться дополнительными опциями под конкретные задачи заказчика.

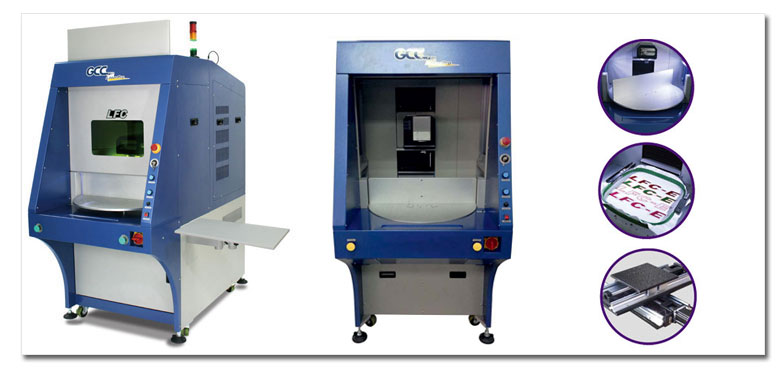

Внешний вид промышленной стойки LFC Workstation



В базовой конфигурации промышленная стойка LFC Workstation поставляется как отдельная машина и лазерный маркировщик не входит в её стоимость. В промышленную стойку можно установить твердотельный или газовый СО2 лазерный маркировщик серии StellarMark IF или StellarMark C. Лазерный маркировщик устанавливается внутрь промышленной стойки и лазерная маркирующая головка крепится на специальную каретку оси Z.



Перемещение лазерной маркирующей головки по оси Z происходит с помощью двигателя.



  Основные возможности промышленной стойки:





  • Автоматическое перемещение маркирующей головки по оси Z с помощью двигателя.
  • Автоматически закрывающая передняя защитная дверь перед началом маркировки.
  • Большое защитное стекло на передней двери.
  • Открывающие боковые двери позволяют маркировать крупногабаритные изделия, а также подключить внешний конвейер.
  • Оптическая система фокусировки луча на изделии. Система фокусировки состоит из двух оптических датчиков проецирующих две точки на изделии.
  • Кнопка экстренного выключения питания маркировщика. Подсветка рабочего стола.
  • Внешний датчик состояния работы стойки.
  • Надежная система безопасного включения маркировщика. Для включения работы маркировщика необходимо нажать одновременно две зеленых кнопки.
  • Стандартный металлический стол с отверстиями М8 для фиксирования изделий. Размер рабочей зоны стола 720х320 мм. Высота обрабатываемого изделия зависит от установленной фокусной линзы на маркировщик. Максимальный вес изделий для маркировки 50 кг.
  • Возможность подключения круглого поворотного стола с автоматическим поворотом на 90 или 180 градусов для автоматизации маркировки изделий. Максимальные габариты изделия для круглого стола - 650x320x155 мм. Диаметр стола - 650 мм. 2 или 4 секции.
  • Возможность подключения устройства для гравировки по цилиндрическим изделиям.
  • Возможность подключения внешней вытяжной системы к стойке.
  • Возможность установить передвигающийся стол 140х140 мм с моторизованным перемещением по оси Х и Y.
  • Возможность установить стол для вырезки текстильных логотипов (Embroidery arm). Размер стола 300х300 мм.
  • Промышленная стойка подходит для лазерных маркировщиков StellarMark IF и StellarMark C.
  • Промышленная стойка обеспечивает 1 класс безопасной работы с лазерным оборудованием в соответствии с международным стандартом EN 60825-1:2007.



  Варианты конфигураций промышленной стойки


Промышленная стойка LFC Workstation поддерживает работу в двух базовых конфигурациях:

  • Стандартная конфигурация рабочего стола.
  • Конфигурация с круглым поворотным столом.

При покупке промышленной стойки без дополнительных опций стойка настроена для работы в режиме стандартной конфигурации (Standard Table Mode). Стандартная конфигурация стойки идеально подходит для массовой маркировки различных изделий, а также для маркировки на крупногабаритных предметах.



Варианты конфигураций промышленной стойки



В конфигурации с круглым поворотным столом (Rotary Table Mode) на промышленной стойке удобно производить массовую маркировку изделий.



Режим работы MultiFOCUS

  Режим работы MultiFOCUS с автоматическим перемещением маркирующей головки по оси Z


Промышленная стойка LFC Workstation поддерживает режим работы MultiFOCUS с автоматическим перемещением маркирующей головки по оси Z и маркировкой на изделиях расположенных на различной высоте. Для работы в режиме MultiFOCUS необходимо настроить на плате управление стойки возможность контроля перемещения каретки по оси Z непосредственно через программное обеспечение G-Mark.



MultiFOCUS


В обычном режиме оператор может перемещать каретку оси Z только через кнопки UP и DOWN на передней панели управления промышленной стойки. В режиме MultiFOCUS программное обеспечение G-Mark автоматически перемещает маркирующую головку по оси Z по заданным в ПО G-Mark координатам для каждого слоя или объекта. Лазерная маркировка происходит последовательно на всех слоях с автоматическим смещением маркирующей головки по оси Z.

Режим MultiFOCUS позволяет автоматизировать процес лазерной маркировки изделий, где необходимо в одном цикле производить маркировку на разной высоте.



  Рабочий и cервисный режим работы

Рабочий и cервисный режим работы

Промышленная стойка поддерживает два режима работы: рабочий режим (OP Mode - Operator Mode) и cервисный режим (Service mode). Ключ на передней панели стойки позволяет переключать режимы работы стойки. Рабочий режим (OP Mode) - это стандартный режим работы стойки. В этом режиме оператор выполняет массовую маркировку изделий. Сервисный режим - это режим предназначен для настройки параметров маркировки перед массовой маркировкой, а также для выполнения ремонта оборудования. В сервисном режиме оператор проводит предварительную настройку параметров маркировки (подбирает скорость и мощность маркировки, устанавливает фокусное расстояние, проводит тестовую маркировку на изделии и т.д). После настройки параметров маркировки оператор переключает стойку в рабочий режим работы и производит массовую маркировку.



  Программное обеспечение G-Mark на русском языке для лазерных маркировщиков серии StellarMark
Программное обеспечение G-Mark

В комплект поставки промышленной стойки LFC Workstation входит профессиональное программное обеспечение G-Mark с русским интерфейсом. Программное обеспечение G-Mark позволяет обеспечить процесс управления лазерной маркировкой изделий.

Встроенный мощный графический редактор в G-Mark позволяет вам создавать макеты для маркировки, рисовать графические объекты, импортировать и редактировать растровые изображения, управлять текстом, создавать в макете постоянные и переменные поля (номера и штрих-коды), привязывать к переменным полям базы данных Excel, а также устанавливать необходимые параметры лазерной маркировки для каждого объекта в макете.



Mark on fly



Программное обеспечение G-Mark поддерживает режим "Mark on fly" для интегрирования промышленной стойки с лазерным маркировщиком в производственные линии маркировки для работы в автоматическом режиме.



Промышленная стойка может комплектоваться дополнительными опциями под конкретные задачи покупателя.



Rotary Table Mode


  Технические характеристики LFC Workstation:







  • Автоматическое перемещение маркирующей головки по оси Z с помощью двигателя.
  • Автоматически закрывающая передняя защитная дверь перед началом маркировки.
  • Открывающие боковые двери позволяют маркировать крупногабаритные изделия, а также подключить внешний конвейер.
  • Большое защитное стекло на передней двери.
  • Оптическая система фокусировки луча на изделии.
  • Система фокусировки состоит из двух оптических датчиков проецирующих две точки на изделии.
  • Кнопка экстренного выключения питания маркировщика.
  • Подсветка рабочего стола.
  • Надежная система безопасного включения маркировщика. Для включения работы маркировщика необходимо нажать одновременно две зеленых кнопки.
  • Внешний датчик состояния работы стойки.
  • Стандартный металлический стол с отверстиями М8 для фиксирования изделий.
  • Размер рабочей зоны стола 720х320 мм.
  • Высота обрабатываемого изделия зависит от установленной фокусной линзы на маркировщик.
  • Максимальный вес изделий для маркировки 50 кг.
  • Возможность подключения круглого поворотного стола с автоматическим поворотом на 90 или 180 градусов для автоматизации маркировки изделий.
  • Максимальные габариты изделия для круглого стола - 650x320x155 мм. Диаметр стола - 650 мм. 2 или 4 секции.
  • Возможность подключения устройства для гравировки по цилиндрическим изделиям.
  • Возможность установить передвигающийся стол 140х140 мм с моторизованным перемещением по оси Х и Y.
  • Возможность установить стол для вырезки текстильных логотипов (Embroidery arm). Размер стола 300х300 мм.
  • Возможность подключения внешней вытяжной системы к стойке.
  • Промышленная стойка подходит для лазерных маркировщиков StellarMark IF и StellarMark C.
  • Габариты и вес стойки (ДхШхВ): \ 260 кг.
  • Охлаждение: воздушное.
  • Операционная система: Windows.
  • Класс безопасности: Class 1 \ CE, CDRH
  • Интерфейс: USB 2.0.
  • Электропитание: 200 - 240 В, 50/60 Гц.
  • Потребляемая мощность: 2200Вт.
  • Условия эксплуатации: температура 15-32 град.С, 35-80% влажность.
  • Габариты (ширина, глубина, высота): 1585 х 852 х 1745 мм
  • Вес: 260 кг
  • Гарантия: 1 год.
  • Производство: GCC (Тайвань).
