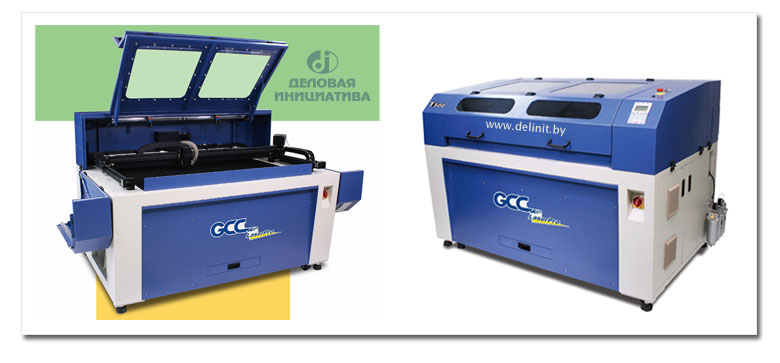

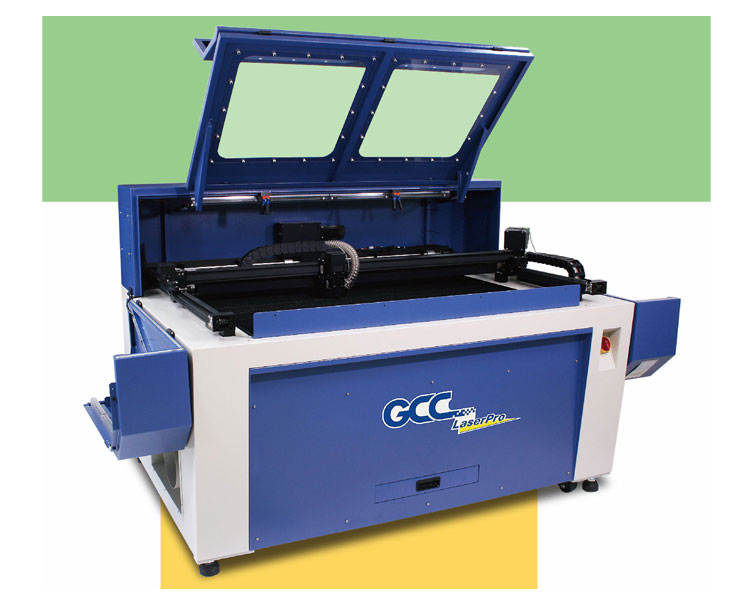

T500 - Лазерный гравер для гравировки и резки

T500 - Лазерный гравер для гравировки и резки



Лазерный гравер Е500

Представляем вам профессиональную серию лазерных граверов Т500 от компании GСС (Тайвань) с лазерной трубкой СО2. Лазерные граверы серии Т500 идеально подходят для качественной гравировки и резки различных материалов.

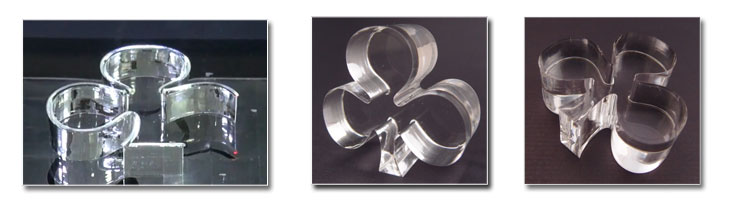

Лазерный гравер Т500 подходит не только для резки, но и для высококачественной гравировки. Возможность установки на Т500 2-х дюймовой линзы позволяет производить качественную гравировку материалов. Мощность лазерной трубки 200 Вт позволяет резать оргстекло толщиной до 30 мм за один проход. Край материала после резки остается ровным и чистым без видимых дефектов.

Лазерный гравер Т500 поддерживает 3D режим гравировки (3D Mode). Вы можете получить 3D эффект при гравировке изображений на таких материалах, как дерево, акрил, оргстекло и др. Для гравировки в 3D режиме необходимо отсканировать рисунок или фотографию в режиме 256 оттенков серого. Чем темнее полутона на фотографии, тем больше мощности лазер добавляет к этой области. Чем больше мощность, тем глубже достигается гравировка на изделии, и наоборот. За счет этого происходит эмуляция 3D эффекта при гравировке.

Ни одна китайская лазерная машина не сможет обеспечить высочайшее качество гравировки и резки на большом рабочем столе - 1300 х 905 мм.



LaserPro





  Основные преимущества лазерных граверов серии Т500:





  • Большое рабочее поле: 1300 х 905 мм.
  • Возможность выбрать модель с лазерной трубкой 60, 80, 150 или 200 Вт.
  • Надежная лазерная трубка про-во Synrad (США) или Rofin (Германия).

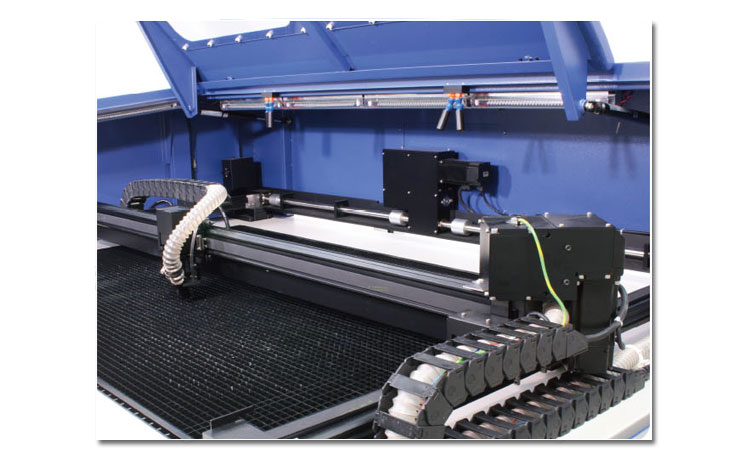

  • Высокоточные серводвигатели обеспечиваюn высокое качество гравировки и резки наравне с высокой скоростью.
  • Усиленные ремни из высокопрочного материала - кевлар.

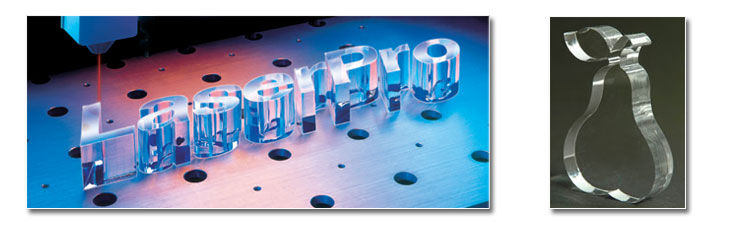

  • Возможность резки оргстекла толщиной до 30 мм.
  • Высокое качество гравировки и резки.
  • 3D гравировка на дереве.
  • Отправка заданий на гравировку и резку напрямую с программ CorelDraw, Illustrator, AutoСad и Photoshop и др.
  • 4 светодиода для позиционирования материала на рабочем столе.
  • Встроенная система вытяжки продуктов горения с области резки

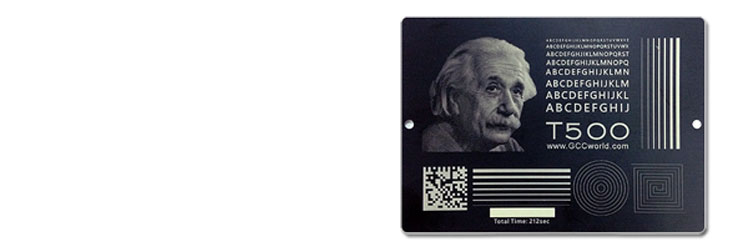

  Высокое качество гравировки и резки


Лазерный гравер Т500 идеально подходит не только для резки, но и для высококачественной гравировки.

LaserPro
Лазерная гравировка в Минске

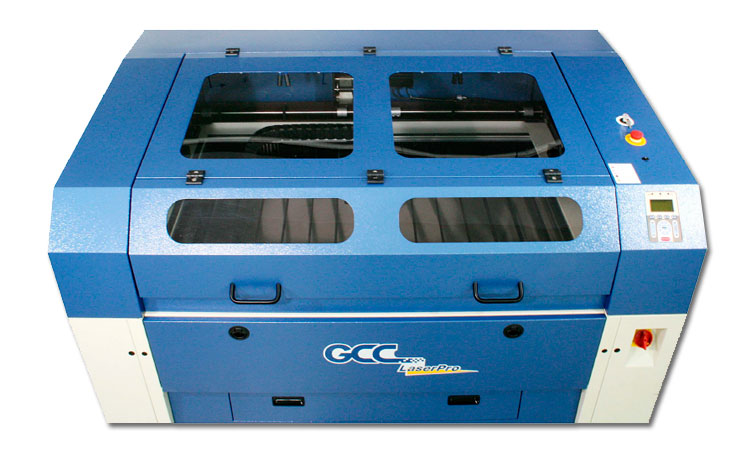

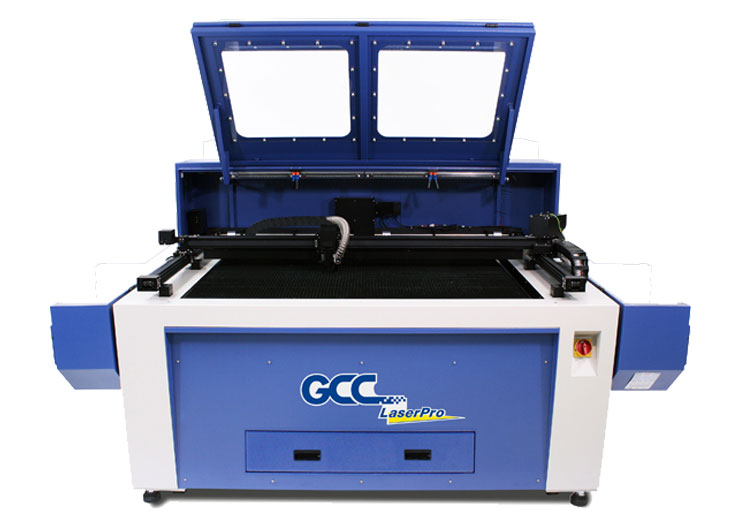

  Большое рабочее поле. Открывающие боковые, верхние и передние двери


Т500 имеет большую рабочую область 1300 x 905 мм. Размер стола: 1346 х 916 мм. Открывающаяся верхняя, боковые и передняя дверь в лазерном гравере Т500 даст вам возможность производить резку и гравировку на крупногабаритных предметах.



Т500

Лазерная резка Минск

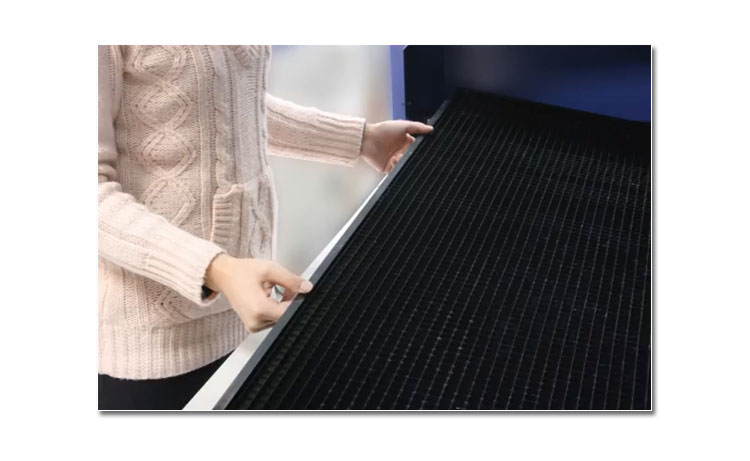

  Специальный стол для резки и гравировки


Лазерный гравер Т500 стандартно комплектуется алюминиевым сотовым столом для резки и гравировки. Сотовый стол создает удобство при гравировке и резке материалов. При резке материалов на обычном алюминиевом столе материал подгорает в местах соприкосновения со столом. Сотовый стол позволяет устранить проблему подгорания материала и дополнительно обеспечивает вентиляцию при резке материала.



Специальный стол для резки и гравировки
Сотовый стол

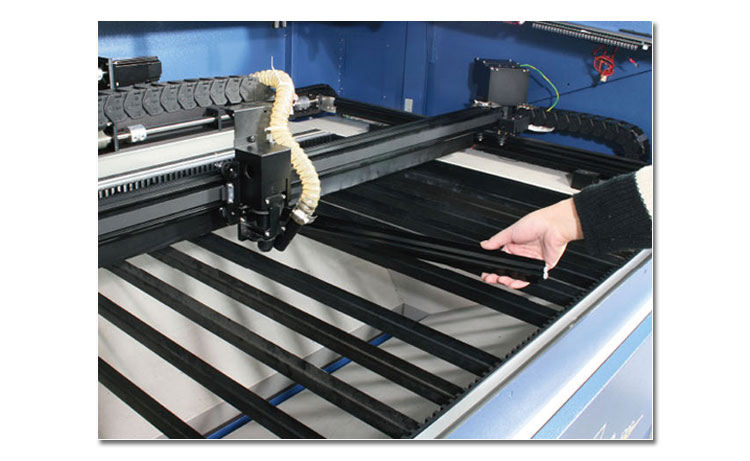

Лазернный гравер Т500 имеет уникальный стол для резки (Knife-shaped Cutting Table), состоящий из специальных металлических пластин, которые легко устанавливается без дополнительных инструментов. Такой стол упрощает и улучшает качество резки, обеспечивает чистый срез, исключает возможность поджигания в местах соприкосновения материала с металлическими пластинами и обеспечивает вентиляцию при резке и гравировке. Металлические поддерживающие пластины могут быть установлены на 6 различных уровней по оси Z, для обеспечения разной высоты.



Лазерная резка

Лазерная маркировка

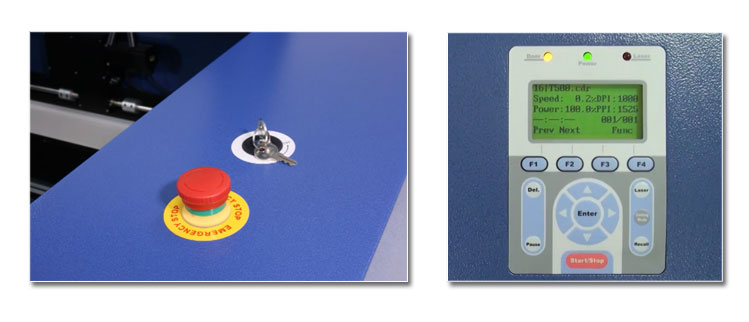

  Большая и удобная панель управления. Подсветка рабочего стола. Кнопка экстренной остановки. Замок
  Лазерные граверы Т500 комплектуются большой и удобной панелью управления. Большой ЖК-дисплей с яркой подсветкой отображает параметры резки и гравировки и делает управление лазерным гравером удобнее. Все важные для пользователя кнопки вынесены на лицевую панель лазерного гравера. Вы можете настраивать и изменять любые параметры резки и гравировки через панель управления.


Подсветка рабочей области лазерного гравера создает дополнительное удобство в работе. Замок с ключом предотвращает несанкционированный доступ к лазерному граверу. Пользователь имеет возможность включить питание гравера, но без вставленного ключа лазерная трубка не сможет начать работать. Кнопка экстренной остановки (Emergency Stop) при нажатии обеспечивает быстрое выключение питания лазерного гравера и лазерной трубки в случае возгорания материала в процессе работы или появления других внештатных ситуаций (механический удар каретки об изделие, неправильно отправленное задание на лазерный гравер и т.д.).

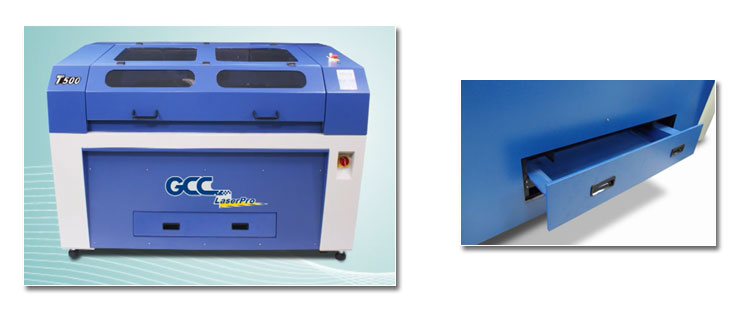

  Нижний лоток для сбора порезанных деталей


При резке материалов на специальном столе (Knife-shaped Cutting Table) вырезанные мелкие детали выпадают и скатываются вниз стола в нижний лоток. Выдвижной нижний лоток позволяет быстро собрать порезанные детали.

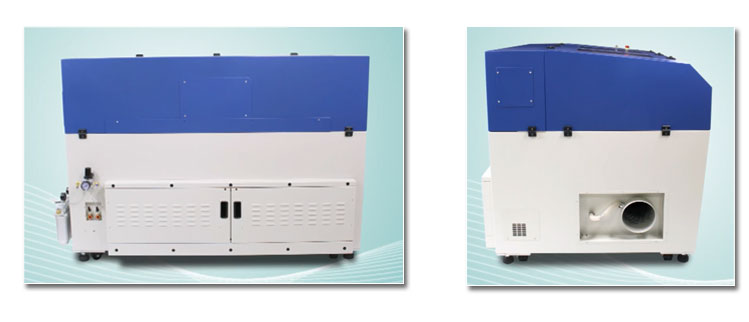

  Поключение внешний вытяжки. Встроенная система вытяжки продуктов горения с области резки
  Лазерный гравер должен быть подключен к внешней вытяжной системе для обеспечения вытяжки дыма из рабочей зоны резки и гравировки. Стандартно сбоку лазерного гравера расположено отверстие диметром 20 см, к которому вы сможете подсоединить гофру. Лазерный гравер Т500 комплектуется системой вытяжки продуктов горения с области резки. На каретку лазерного гравера дополнительно установлено сопло.

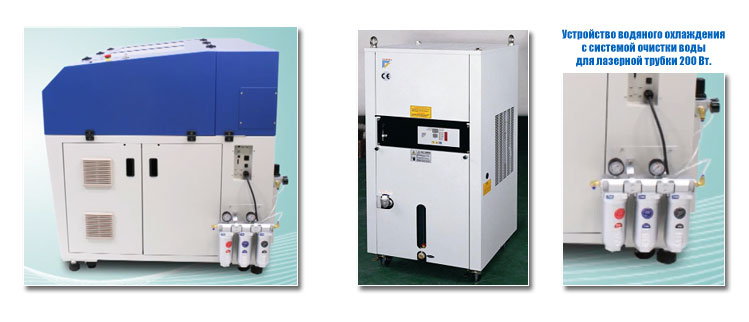

  Чиллер для охлаждения лазерной трубки 150-200 Вт


Лазерный гравер Т500 с мощностью лазерной трубки 150-200 Вт имеет водяное охлаждение. Вам необходимо приобрести дополнительно устройство для охлаждения лазерной трубки в процессе работы. Все остальные модели имеют воздушное охлаждение лазерной трубки.



Чиллер для охлаждения лазерной трубки

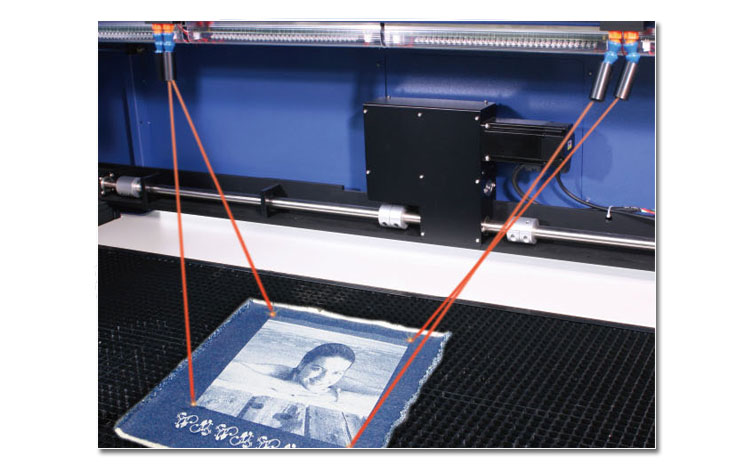

  Система позиционирования материала на рабочем столе SmartPOINT


Лазерный гравер Т500 комплектуется четырьмя красными диодными указателями, которые упрощают позиционирование материала на рабочем столе. Система позиционирования материла на рабочем столе SmartPOINT очень полезна при повторных операциях резки или гравировки однотипных материалов. Кроме этого, лазерный гравер комплектуется стандартно основным красный диодным указателем, который облегчает позиционирование лазерного луча на изделии в начале работы.



SmartPOINT

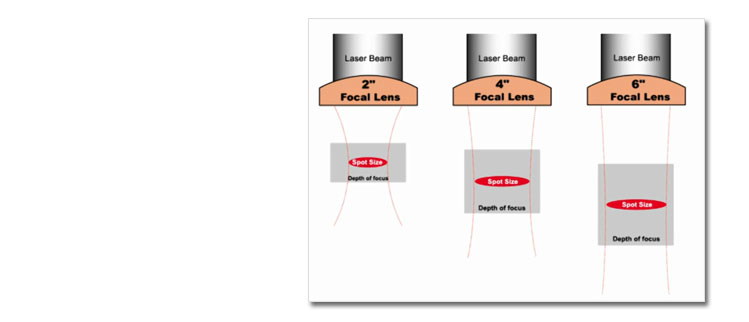

  Фокусные линзы


По умолчанию в оптический тракт лазерного гравера Т500 с лазерной трубкой 60, 80 и 100 Вт установлена 4-х дюймовая фокусная линза. На лазерные граверы Т500 с лазерной трубкой 150 и 200 Вт устанавливается 6-ти дюймовая фокусная линза. Вы можете дополнительно приобрести фокусные линзы 2.0”, 4,0” или 8” дюймов. Каждая фокусная линза имеет свою глубину фокуса, размер фокальной точки и свое фокусное расстояние. Выбор фокусной линзы зависит от типа выполняемых задач.

Фокусная линза 2" идеально подходит для стандартной качественной гравировки, а также для резки материалов толщиной до 6-7 мм. Фокусные линзы 4 и 6 дюйма с большим фокусным расстоянием и большой глубиной фокуса идеально подходят для резки толстых материалов. Фокусная линза 4 дюйма подходит для резки материалов толщиной до 10 мм. Фокусная линза 6 дюймов подходит для резки материалов толщиной до 30 мм.



Фокусные линзы

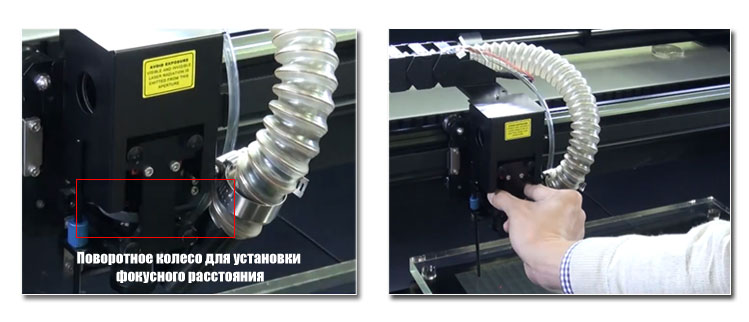

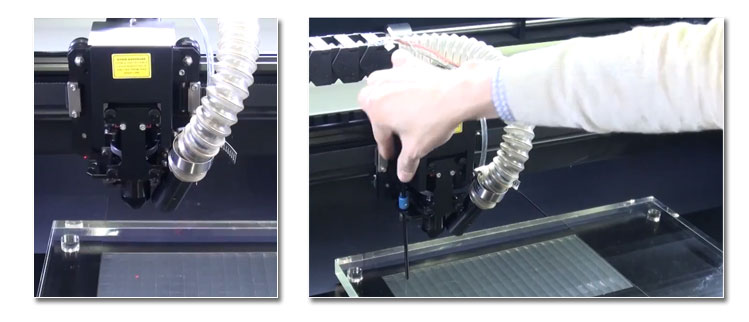

  Установка фокусного расстояния


Лазерный гравер Т500 оснащен механической системой установки фокусного расстояния от линзы до материала. В каретку лазерного граверы вы должны вставить механический датчик и с помощью поворотного колеса на каретке установить необходимое фокусное расстояние. После установки правильного фокусного расстояния вы можете снять механический датчик с каретки лазерного гравера и затем отправить задание на резку или гравировку.



Установка фокусного расстояния

  Контроль задержки лазера в начальной точке при резке толстых материалов


Драйвер лазерного гравера Т500 позволяет контролировать задержку лазера в начальной точке резки для полного прорезания толстых материалов насквозь.



Лазерный гравер



В комплект поставки лазерного гравера Т500 входит мощный драйвер для управления режимами работы лазера. Драйвер лазерного гравера работает напрямую со следующими Windows приложениями (CorelDraw, Illustrator, AutoCAD и Photoshop). Вы можете ознакомиться с возможностями драйвера лазерного гравера Т500 в обзорной статье, посвященной описанию технических характеристик лазерного гравера Spirt GLS. Драйвер для лазерных граверов Т500 и Spirt GLS имеет в основном схожий интерфейс.

Смотри статью с подробным описание драйвера лазерных граверов от компании GCC.

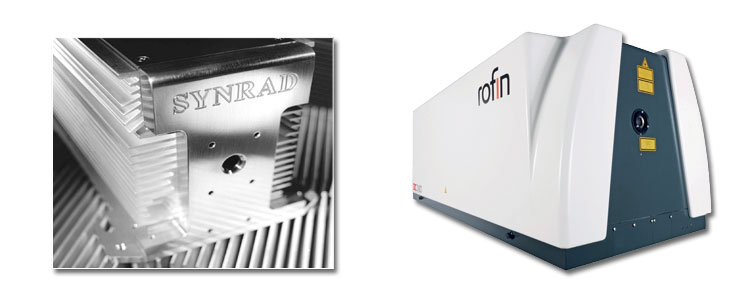

  Надежная лазерная трубка от компании Synrad (США) и Rofin (Германия)


На лазерные граверы Т500 с мощностью 60, 80, 100 и 200 Вт устанавливается лазерная трубка от компании Synrad (США). На лазерный гравер с мощностью 150 Вт устанавливается лазерная трубка от компании Rofin (Германия). Лазерные трубки от компании Synrad и Rofin имеют схожие технические характеристики работы.



Надежная лазерная трубка от компании Synrad (США) и Rofin (Германия)

  Технические характеристики лазерных граверов серии Т500:





  • Рабочая область: 1300 х 905 мм.
  • Размер стола: 1346 х 916 мм.
  • Тип лазерного источника - Sealed CO2.
  • Длина волны: 10600 нм.
  • Мощность лазерной трубки: 60, 80, 100, 150 или 200 Вт.
  • Лазерная трубка в закрытом металлическом корпусе про-во Synrad (США) или Rofin (Германия).
  • Срок службы лазерной трубки: до 45 000 часов.
  • Цифровые серводвигатели.
  • Усиленные ремни Kevlar.
  • Разрешение гравировки: 1000 dpi.
  • Скорость перемещения каретки лазера: 101 см. в сек.
  • Перемещение по оси Z – механически.
  • Подсветка рабочего стола.
  • Красный диодный указатель.
  • ЖКИ панель. Открывающая спереди и сзади крышка.
  • Функция - перемести и гравируй (Drag & Engrave).
  • Контроль пульсации лазерных выстрелов (PPI – pulses per inch) для качественной резки материалов.
  • Система подачи воздуха в область гравировки Air Assist для качественной гравировки и резки.
  • Воздушное охлаждение. Рекомендуем использовать вытяжку внешнею. Водяное охлаждение для лазерной трубки 150-200 Вт.
  • Мощный драйвер для управления лазером с поддержкой CorelDraw, Illustrator, AutoСad и Photoshop.
  • Векторный, растровый и 3D режим гравировки.
  • Режим контроля качества гравировки растровых изображений (Raster).
  • Режим гравировки по цветам (Manual color fill).
  • SmartACT - запатентованная технология повышающая производительность лазера.
  • Фокусные линзы с разным фокусным расстоянием. Стандартно установлена фокусная линза 4.0”. На лазерные граверы с лазерной трубкой 150 и 200 Вт устанавливается фокусная линза 6,0". (2,0” или 4,0” - опция).
  • СТОП выключатель Emergency Stop.
  • Система противопожарной сигнализации SmartGUARD - опция.
  • 4 светодиода для позиционирования материала на рабочем столе.
  • Встроенная система вытяжки продуктов горения с области резки
  • Прочная и надежная конструкция.
  • Зеркала и линзы являются расходным материалом.
  • Гарантия: 1 год (2 года - опция).
  • Производство: GCC (Тайвань).
