Graphtec FC4510-60 - Планшетный режущий плоттер

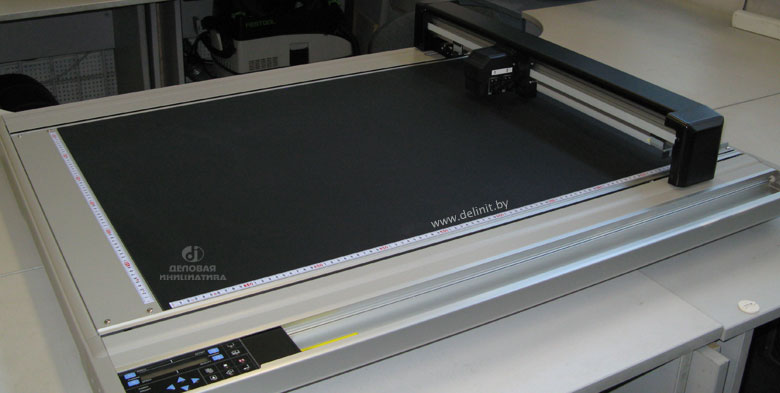

Планшетный режущий плоттер FC4510-60 от компании Graphtec (Япония) с рабочим столом 860 х 600 мм идеально подходит для высокоточной резки различных материалов, которые невозможно порезать на рулонных режущих плоттерах из-за проскальзывания.

Планшетный режущий плоттер FC4510-60 идеально походит для производства малоформатной упаковки, образцов упаковки, дизайнерских открыток и поздравлений, папок, конвертов, прототипов изделий, выкроек, паспарту, прокладок и трафаретов.

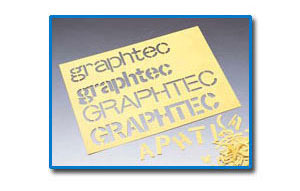

Давление на нож 600 г. позволяет плоттеру производить сквозную резку плотных материалов: магнитный винил, бумага, картон, термотрансферные пленки и т.д.

Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например биговать и резать, или рисовать и резать. Установив в каретку режущего плоттера FC4510-60 режущий и биговальный нож, вы сможете одновременно резать и биговать различные материалы за один проход.

Оптический датчик для контруной резки по меткам входит в стандартную комплектацию плоттера. Типографии и печатные салоны с офсетным, цифровым или шелкотрафаретным способом печати смогут выполнять тиражные задания на контурную резку этикеток на планшетном режущем плоттере FC4510-60 даже без наличия оптических меток на отпечатанном макете.

• Контурная резка этикеток, наклеек, стикеров и деколей отпечатанных на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом.
• Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон и др.
• Изготовление POS-материалов: рекламные воблеры, шелфтокеры, хенгеры и т.д.

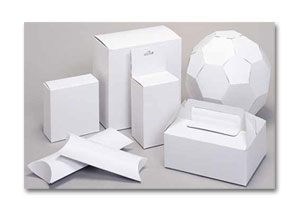

• Изготовление упаковки, папок, пазлов (puzzle), поздравительных открыток, приглашений и др.
• Изготовление образцов упаковки.

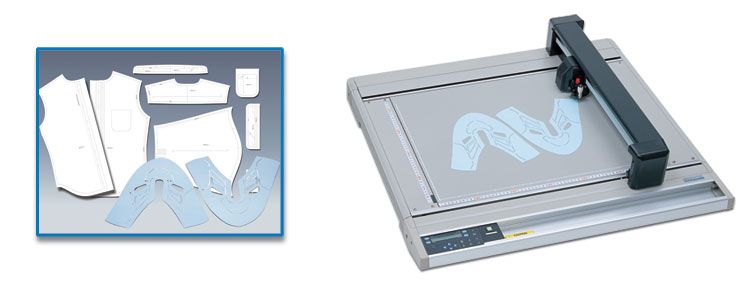

• Изготовление шаблонов или CAD моделей выкроек обуви.
• Рисование и вырезка лекал.
• Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы.
• Изготовление трафаретов для распыления краски через пультивизатор.
• Изготовление шаблонов для пескоструйной обработки.
• Резка пленок для электронной промышленности.
• Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев.
• Резка гибких печатных плат и мембранных клавиатур.
• Тестирование сенсорных панелей различных устройств.
• и многое другое.

Планшетный режущий плоттер FC4510-60 способен резать с одной и той же начальной позиции. Начальную точку резки вы можете определить с помощью кнопки Original point на панели управления плоттера.

При офсетной печати у бумаги есть правильный край относительно которого идет выравнивание материала в офсетной машине. При размещении листа в рабочей области режущего плоттера с привязкой к правильному краю, плоттер способен производить контурную резку этикеток даже без считывания оптических меток.

Типографии с офсетным, цифровым или шелкотрафаретным способом печати смогут выполнять тиражные задания на контурную резку этикеток на планшетном режущем плоттере FC4510-60 даже без наличия оптических меток на отпечатанном макете. Вам необходимо только размещать и выравниать листы на плоттере по правильному краю в одной позиции.

При резке материалов толщиной более 0,3 мм режущий флюгерный нож не успевает достаточно повернуться в направлении резки из-за толщины материала, что создает трудности с резкой толстых материалов. Для решения данной проблемы компания Graphtec добавила в режущие плоттеры серии FC4510-60 режим тангенциональной эмуляции. Тангенциальный режим позволяет качественно резать толстые материалы используя обычный флюгерный нож.

Для резки толстых материалов (пескоструйная пленка, светоотражающая пленка, термотрансферные пленки, магнитный винил, картон, микрогофрокартон, бумага, пенокартон и т.д) мы рекомендуем применять держатель ножа и нож толщиной 1,5 мм, а также включать режим тангенциальной эмуляции в настройках плоттера.

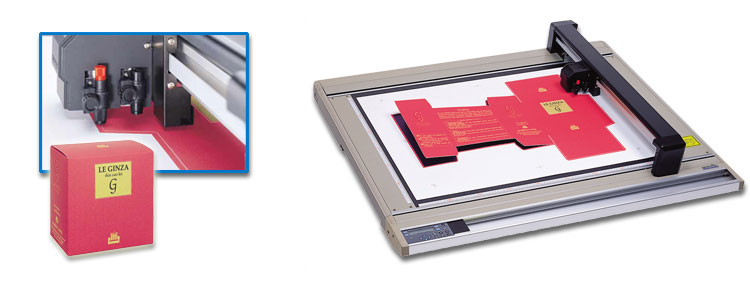

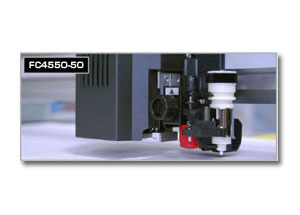

Планшетный режущий плоттер FC4510-60 позволяет в каретке плоттера удерживать одновременно два инструмента. Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать.

Биговку и резку материалов можно производить в ручном режиме за один проход со сменой биговального ножа на режущий после выполнения операции биговки. Данный режим работы поддерживает программа CM3. Проводим обучение - звоните.

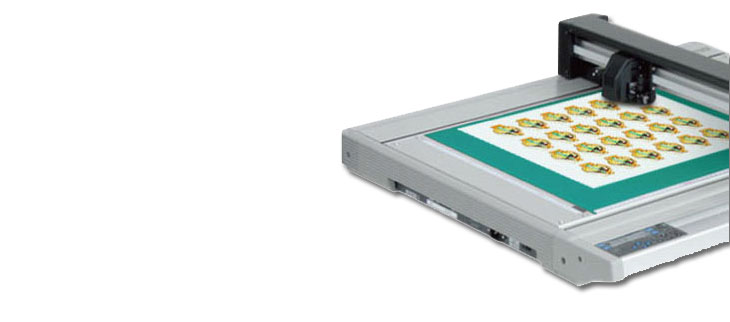

Датчик оптического позиционирования входит в стандартную комплектацию режущих плоттеров FC4510-50. Оптический датчик обнаруживает и считывает регистрационные метки, напечатанные рядом с изображением для контурной резки. Вы можете отпечатать изображение на самоклеющейся пленке или бумаге любым способом печати (офсетная, цифровая, шелкотрафаретная или струйная печать), а затем вырезать отпечатанное изображение по контуру.

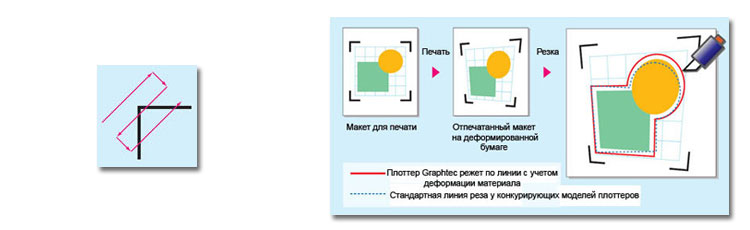

Автоматическая система регистрации меток ARMS облегчает и существенно ускоряет процесс контурной резки материалов. Система позиционирования ARMS считывая 4 регистрационные метки автоматически делает корректировку резки по оси Х и Y в случае искажения или усадки материала при печати и ламинировании. Данная функция позволяет обеспечить высокоточную контурную резку этикеток на самоклеющихся материалах, которые дают усадку после горячего ламинирования.

Режущий плоттер FC4510-60 поддерживает функцию автоматического поиска первой регистрационной метки, что облегчает и существенно ускоряет процесс контурной резки материалов. Вы кладете материал для резки на рабочий стол режущего плоттера и устанавливаете каретку с режущим ножом приблизительно в зону первой метки.

При отправке задания с компьютера на резку режущий плоттер автоматически начнет процесс поиска первой метки и затем всех остальных меток, при этом нет необходимости точно выставлять каретку с ножом в зону первой метки.

При повторной отправке задания на резку плоттер запоминает положение первой регистрационной метки. При выполнении тиражных заданий на контурную резку вам необходимо положить листы для резки в одну и туже начальную позицию.

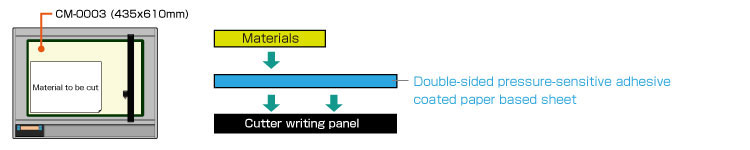

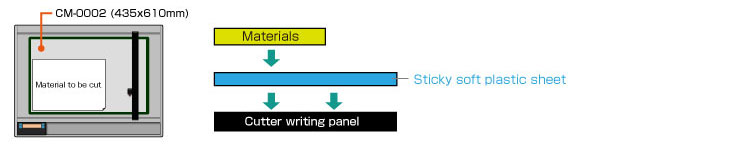

Компания Graphtec (Япония) добавила новые методы крепления материалов к столу для планшетных режущих плоттеров серии FC4500. Материал поверхности рабочего стола планшетного плоттера имеет пластиковую основу. Стандартно для крепления материала к столу вы можете использовать самоклеющийся двусторонний лист, клей временной фиксации от компании 3M (США) или двусторонний скотч.

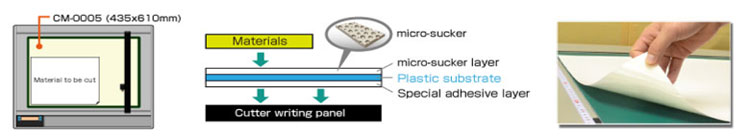

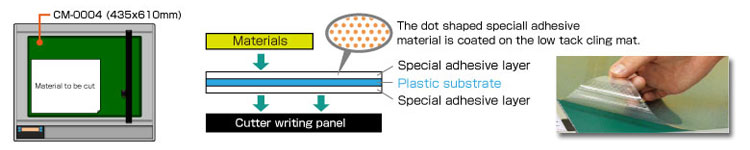

Теперь вы можете использовать новые вакуумные подложки серии CM-0004 и СМ-0005 для крепления материала к рабочему столу планшетного плоттера. Подробную информацию по новым ваккуммным подложкам высылаем по запросу.

Стандартная комплектация режущего плоттера включает в себя:

• Держатель ножа (красный колпачок)) для режущих ножей с толщиной 1,5 мм.
• Режущий нож толщиной 1,5 мм - 2шт.
• Пластиковая самоклеющаяся подложка: СМ-0003 - 1 лист.
• Рисующий карандаш-фломастер..
• Драйверы для Windows (7,8 и 10) и Macintosh.
• Программное обеспечение - плагин Cutting Master 3 (CM3) для отправки заданий на резку с CorelDraw и Illustrator.
• Программное обеспечение для создания макетов и отправки заданий на резку Graphtec Studio.
• Сетевой шнур питания и USB кабель.
• Стенд для плоттера с держателем ролей: опция.
• Биговальный нож СР-001 - опция.
• Руководство пользователя на русском языке.
• Обучение по работе с режущим плоттером проводим бесплатно.

• Конфигурация: планшетный режущий плоттер.
• Рабочая область резки: 860 х 600 м.
• Допустимая ширина материала по оси Y: 666 мм.
• Оптический датчик для контурной резки по меткам: есть.
• Система позиционирования меток: ARMS 4.0
• Допустимая толщина материала для резки: до 0.25 мм (нож CB09UВ), до 0.50 мм (нож CB15U), до 0.80 мм (нож CB15UK30)
• Давление на инструмент: 600 г. на двух инструментах.
• Максимальная скорость резки: 755 мм/сек.
• Процессор CPU: 32-bit CPU.
• Тип двигателей: серводвигатели с цифровым управлением.
• Механическое разрешение: 0.005 мм.
• Точность повторения: 0.1 мм.
• Материал поверхности рабочего стола: пластиковая основа.
• Способ крепления материала к столу: самоклеющийся двусторонний лист, клей временной фиксации, вакуумный лист с подложкой или скотч двусторонний.
• Программное разрешение: GP-GL 0,1/0,05/0,025/0,01 мм; HP-GL: 0,025 мм.
• Точность перемещения:в пределах +/- 0,2% от пройденного расстояния или +/- 0,1 мм и более.
• Минимальный размер шрифта для резки: 3-5 мм.
• Возможность сквозной резки материала: да.
• Количество инструментов на каретке: два. Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать, или биговать и резать.
• Поддерживаемые виды инструментов: нож режущий, биговальный инструмент, ручка на водной или масляной основе
• Тип материалов для резки: Самоклеющаяся пленка или бумага. Бумага или картон толщиной до 0,5 мм. Термотрансферные пленки. Магнитный винил толщиной до 0,5-0,6 мм. Резина (каучук) для пескоструйной обработки толщиной до 1 мм. Микрогофрокартон. Светоотражающая пленка. Пенокартон толщиной до 0,8 мм и т.д..
• Программное обеспечение: плагин Cutting Master 3 (CM3) для отправки заданий на резку с CorelDraw и Illustrator.
• Драйверы: Windows (10, 8 и 7) и Macintosh.
• Интерфейс: USB 2.0 и последовательный порт RS-232C.
• Панель управления: большой ЖКИ экран.
• Интерфейс меню плоттера: английский.
• Емкость буфера памяти: 2 MB.
• Поддерживаемые форматы: GP-GL / HP-GL.
• Электропитание: 220 В, 50/60 Гц.
• Потребляемая мощность: 120 Вт, 0,6 А.
• Условия эксплуатации: температура: 10-35 град.С, 35-75% влажности.
• Габариты (ширина, глубина, высота): 1172 x 960 x 200 мм.
• Вес: 27 кг.
• Производитель: Graphtec (Япония).
• Жесткая массивная конструкция.
• Легендарная надежность.
• Гарантия: 1 год..
