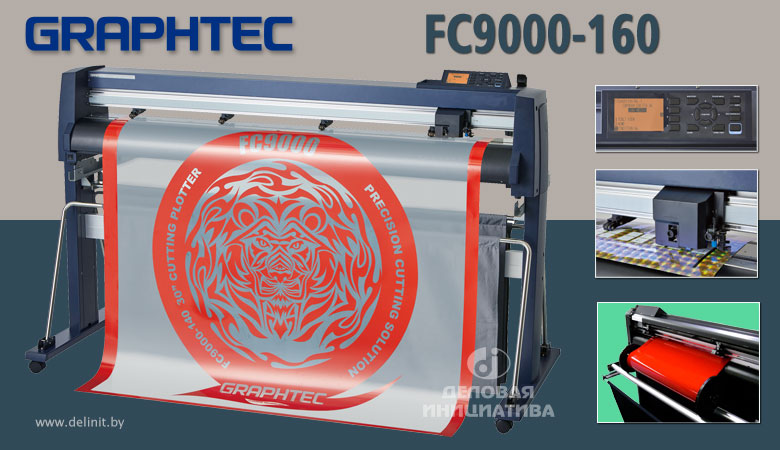

Промышленный режущий плоттер FC9000-160 от японской фирмы Graphtec предназначен для выполнения любых объемов профессиональных работ и обладают огромным производственным ресурсом и надежностью.
Благодаря использованию японских технологий Graphtec FC9000-160 не имеет конкурентов на рынке по качеству, скорости и точности резки.
Высокая скорость резки, современный алгоритм считывания оптических меток, режим тангенциальной эмуляции, компенсация искажений при резке очень длинных макетов в совокупности с простым и интуитивным интерфейсом делают режущий плоттер FC9000-160 универсальным инструментом профессионала.
|
|
Основные достоинства: |
|
- Допустимая ширина материала: до 1850 мм.
- Рабочая область резки: 1626 мм х 50 м.
- Скорость резки: 1485 мм/сек.
- Давление на нож: 600 г.
- Цифровые серводвигатели.
- Протяжной вал с насечкой MicroGritrollt.
- Разрешение механическое: 0,005 мм.
- Гарантированная точность резки: 15 метров.
- Датчик оптического позиционирования для автоматического считывания регистрационных меток.
- Автоматическое считывание 4-х регистрационных меток с учетом деформации материала.
- Считывание регистрационных меток разных цветов.
- Настройка чувствительности датчика на цвета.
- Автоматический роликовый нож для отрезания готового макета от рулона.
- Регулировка силы прижима роликов к материалу.
- Тангенциальный режим для качественной резки толстых материалов.
- Функция OVERCUT.
- Сквозная резка материала.
- Каретка режущего плоттера имеет два положения фиксации держателя ножа.
- Подключение через высокоскоростной порт USB 2.0 и сетевой интерфейс Ethernet.
- Стенд, держатель роля и корзина входит в комплект поставки.
- Легендарная надежность.
- Про-во: Graphtec (Япония).
|
|
Области применения: |
|
- Резка жесткой светоотражающей пленки.
- Изготовление дорожных знаков.
- Сквозная резка различных материалов (бумага, картон, пленка, магнитный винил и др.).
- Рисование и сквозная вырезка лекал в текстильной отрасли.
- Резка самоклеющейся пленки для тонирования стекол автомобилей и дверей.
- Резка специальных пленок для тюнинга автомобилей.
- Резка термотрансферных пленок (flex, flock) для переноса рисунков на текстиль.
- Перенос термостраз (CAMEO, GEM Stone, GEM TEC) на текстиль и др. предметы.
- Изготовление самоклеящихся этикеток, стикеров, наклеек для компакт дисков, этикеток для оборудования и панелей приборов, разрушаемых гарантийных этикеток и т.д.
- Вырезка этикеток на самоклеющейся бумаге или пленке по контуру с помощью оптических датчиков , отпечатанных офсетным, шелкотрафаретным, струйным или лазерным способом.
- Изготовление объемных этикеток с заливкой смолой. Изготовление шаблонов для пескоструйной обработки, резка пленок для пескоструйки.
- Изготовление рекламных магнитов на холодильник (магнитный винил толщиной до 0,5 мм).
- Создание шаблонов для нанесения рисунков на стекло методом матирования стекла (технология Glassmoz).
- Изготовление рекламных стендов, вывесок, указателей, информационных табличек и т.д.
- Изготовление поздравительных открыток, приглашений, мини-упаковки, моделей предметов, сувениров, рекламных коробочек, игрушек и т.д. Крафтинг.
|
|
Комплект поставки: |
|
Стандартная комплектация режущего плоттера включает в себя: |
|
- Держатель ножа (синий колпачок) для режущих ножей с толщиной 0,9 мм: PHP33-CB09N-HS - 1 шт.
- Режущий нож толщиной 0,9 мм: CB09UB - 1 шт.
- Держатель фломастера: PHP31-FIBER - 1 шт.
- Рисующий фломастер: KF700-BK - 1 шт.
- Драйверы для Windows (10, 8 и 7) и Macintosh.
- Программное обеспечение Graphtec Pro Studio для создания макетов и отправки заданий на резку.
- Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки файлов на резку через CorelDRAW и Adobe Illustrator.
- Сетевой шнур питания: 1шт.
- USB кабель 2,9 м: 1 шт.
- Стенд для плоттера с держателем ролей: 1 шт.
- Корзина для плоттера: 1 шт.
- Руководство пользователя.
|
|
|
|
Дополнительные опции: |
|
- OPH-A44 - Устройство для смотки материла в рулон после резки для FC9000-160.
- OPH-A47 - Дополнительный прижимной ролик в сборе для подачи материала.
- ECK0013 - Держатель двух инструментов (ручку и нож можно одновременно установить на каретку плоттера для рисования и вырезки лекал).
- OPH-A21 - Дополнительные боковые держатели-фланцы для ролей.
|
|
|
|
Расходные материалы (держатели и ножи): |
|
- PHP33-CB09N-HS - Держатель ножа (синий колпачок) для ножей с толщиной 0,9 мм.
- PHP33-CB15N-HS - Держатель ножа (красный колпачок) для ножей с толщиной 1,5 мм.
- PHP35-CB09-HS - Держатель ножа с металлическим наконечником (синий колпачок) для ножей с толщиной 0,9 мм.
- PHP35-CB15-HS - Держатель ножа с металлическим наконечником (красный колпачок) для ножей с толщиной 1,5 мм.
- CB09-Е - Нож для режущего плоттера, сталь, толщина: 0,9 мм, угол заточки: 45°. Подходит для резки стандартных материалов толщиной до 0,25 мм.
- CB09UB - Нож для режущего плоттера, суперсталь, толщина: 0,9 мм, угол заточки: 45°. Подходит для резки стандартных материалов толщиной до 0,25 мм.
- CB09UB-K60 - Нож для режущего плоттера, материал ножа – суперсталь, толщина: 0,9 мм, угол заточки: 60°. Подходит для резки пленки для тонирования стекол и очень тонкой самоклеющейся пленки толщиной до 0,03 мм.
- CB15U - Нож для режущего плоттера, суперсталь, толщина: 1,5 мм, угол заточки: 45°. Подходит для резки материалов толщиной до 0,50 мм.
- CB15U-K30 - Нож для режущего плоттера, суперсталь, толщина 1,5 мм, угол заточки: 30°. Подходит для резки материалов толщиной до 1 мм, а также для резки мелких шрифтов и элементов.
- CB15UА - Нож для режущего плоттера, материал ножа – суперсталь специальной обработки, толщина: 1,5 мм, угол заточки: 45°. Подходит для резки жесткой светоотражающей пленки толщиной до 0,50 мм.
- CB15UA-K30 - Нож для режущего плоттера, материал ножа – суперсталь специальной обработки, толщина: 1,5 мм, угол заточки: 30°. Подходит для резки жесткой светоотражающей пленки толщиной до 1 мм.
- PHP34-BALL - Держатель сменного стержня на масляной основе (для KB700-BK).
- KB700-BK - Cтержень на масляной основе, цвет черный, толщина линии 0,2-0,3 мм.
|
|
|
|
Технические характеристики: |
|
- Допустимая ширина материала: 1850 мм, 50-1850 мм.
- Рабочая область резки: 1626 мм x 50 м.
- Допустимая толщина материала для резки: до 1.00 мм.
- Оптический датчик для контурной резки по меткам: Да.
- Система позиционирования меток: ARMS 8.0.
- Процессор CPU: 32-bit CPU.
- Давление на нож: 600 г.
- Тип двигателей: серводвигатели с цифровым управлением.
- Максимальная скорость резки: 1485 мм/сек.
- Механическое разрешение: 0.005 мм.
- Точность повторения: 0.1 мм.
- Диапазон гарантируемой точности резки: 15 м.
- Количество прижимных роликов: 4 ролика.
- Максимальные вес рулона для резки: до 24 кг.
- Максимальные вес рулона для устройства смотки материала в рулон после резки: до 20 кг.
- Максимальное ускорение: 39,2 (4G) м/сек. (для установки 45 градусов).
- Программное разрешение: GP-GL: 0,1/0,05/0,025/0,01 мм; HP-GL: 0,025 мм.
- Возможность сквозной резки материала методом микроперофорации: да.
- Количество инструментов на каретке: один (два - опция). Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать, или рисовать и перфорировать.
- Поддерживаемые виды инструментов: нож режущий, инструмент для паунсинга-перфорации 1,2 мм, ручка на водной или масляной основе.
- Программное обеспечение: Graphtec Pro Studio. Cutting Master 4 (CM4). Windows driver.
- Драйверы: Windows (10, 8.1 и 7) и Macintosh.
- Интерфейс: USB и Ethernet.
- Панель управления: большой ЖКИ экран.
- Интерфейс меню панели управления плоттера: 10 языков, в том числе русский и английский.
- Емкость буфера памяти: 2 MB.
- Поддерживаемые форматы: GP-GL / HP-GL.
- Автоматический роликовый нож для отрезания готового макета от рулона: да. Максимальная длина автоматического отреза материала: 1626 мм.
- Стенд, держатель ролей и корзина:входит стандартно в комплект поставки.
- Электропитание:100-240 В, 50/60 Гц.
- Потребляемая мощность: макс. 140 Вт 1,2 А
- Условия эксплуатации: температура 10-35 град.С, 35-75% влажности.
- Габариты (ширина, глубина, высота): 2224 х 1151 х 1232 мм.
- Вес: до 70 кг.
- Производитель: Graphtec (Япония).
|
|
