Graphtec FCX4000-50ES - Планшетный режущий плоттер

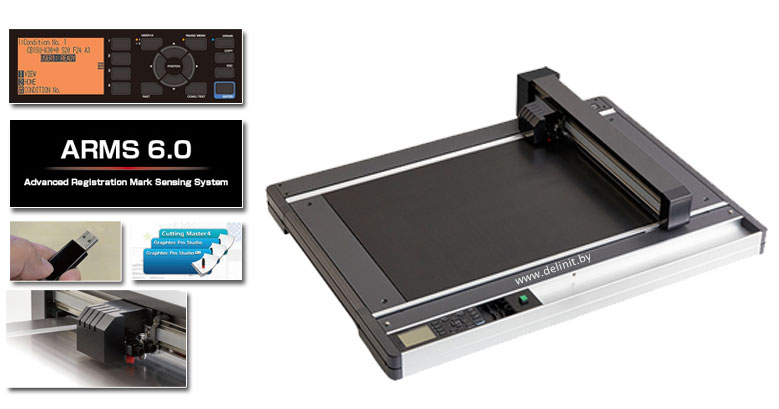

Представляем вам планшетный режущий плоттер FCX4000-50ES от компании Graphtec (Япония) c рабочей зоной резки 660 x 488 мм и электростатическим прижимом материала к столу.

Планшетный режущий плоттер Graphtec FCX4000-50ES пришел на смену хорошо зарекомендовавшей себя предыдущей модели Graphtec FC4550-50.

Планшетные режущие плоттеры идеально подходят для высокоточной сквозной резки различных материалов, которые невозможно порезать на рулонных режущих плоттерах из-за проскальзывания материала.

Давление на нож 600 г. позволяет плоттеру производить сквозную резку плотных материалов: магнитный винил толщиной до 0,7 мм, бумага и картон до 0,5 мм, микрогофрокартон до 1,2 мм, термотрансферные пленки и т.д.

Держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например биговать и резать, или рисовать и резать.

Оптический датчик для контруной резки по меткам входит в стандартную комплектацию плоттера.

Типографии и печатные салоны с офсетным, цифровым или шелкотрафаретным способом печати смогут выполнять тиражные задания на контурную резку этикеток на планшетном режущем плоттере FCX4000-50ES даже без наличия оптических меток на отпечатанном макете.

• Установлена новая панель управления плоттером.
• Добавлен сетевой интерфейс Ethernet для подключение режущего плоттера к компьютеру по сети.
• Добавлена возможность резки файлов через USB флешку, подключенную прямо к плоттеру.
• Обновлен алгоритм ARMS 6.0 считывания оптических меток для контурной резки по меткам.
• Режущий плоттер поддерживает режим копирования с ARMS (клавиша COPY на панели управления) при резке этикеток по оптическим меткам при выполнении повторяющихся или тиражных заданий на контурную резку.
• Добавлена возможность считывать штрих-код на материале для управления резкой файлов через USB флэшку.
• Установлена электростатическая панель для крепления материала к столу.
• Держатель двух инструментов на каретке режущего плоттера позволяет производить две операции за один проход, например биговать и резать.
• Добавлен новый инструмент PM-CT-002 для биговки материалов не по прямой, а по кривой линии.
• Плоттер способен производить сквозную резку и биговку различных материалов за один проход.

Планшетные режущие плоттеры серии FCX4000 обладают огромным производственным ресурсом и надежностью и идеально подходят для изготовления наружной и внутренней рекламы, производства рекламно-сувенирной и полиграфической продукции, а также для производства промышленной продукции.

• Контурная резка этикеток, наклеек, стикеров и деколей отпечатанных на самоклеющейся бумаге или пленке офсетным, шелкотрафаретным, струйным или лазерным способом.
• Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон и др.
• Изготовление POS-материалов: рекламные воблеры, шелфтокеры, хенгеры и т.д.
• Изготовление упаковки, папок, пазлов (puzzle), поздравительных открыток, приглашений и др.
• Изготовление образцов упаковки.
• Изготовление шаблонов или CAD моделей выкроек обуви.
• Рисование и вырезка лекал.
• Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы.
• Резка пленок для электронной промышленности.
• Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев.
• Резка гибких печатных плат и мембранных клавиатур.
• Тестирование сенсорных панелей различных устройств и многое другое.

• Держатель ножа PHP33-CB15N-HS (красный колпачок) для режущих ножей с толщиной 1,5 мм.
• Режущий нож толщиной 1,5 мм (CB15U) - 1 шт.
• Биговальные ножи - опция.
• Держатель ручки-фломастера PHP31-FIBER.
• Рисующий карандаш-фломастер KF700-BK (Black).
• Лупа для контроля вылета ножа PM-CT-001.
• Пластиковая самоклеющаяся подложка: PM-CR-002 - 1 лист.
• Драйверы для Windows (10, 8, 7 ) и Macintosh.
• Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки заданий на резку с CorelDraw и Illustrator. Программное обеспечение для создания дизайна и отправки заданий на резку на режущий плоттер Graphtec Pro Studio (Windows) и Graphtec Studio (for Mac).
• Сетевой шнур питания и USB кабель 2,9 м.
• Стенд для плоттера: опция.
• Руководство пользователя.

• Конфигурация: планшетный режущий плоттер.
• Рабочая область резки: 660 x 488 мм.
• Способ крепления материала на столе: электростатика.
• Дополнительно возможно использовать следующие методы фиксации материала на столе: самоклеющийся двусторонний лист, клей временной фиксации, вакуумный лист с подложкой или скотч двусторонний.
• Допустимая ширина материала по оси Y: 536 мм.
• Максимальная скорость резки: 750 мм/сек.
• Давление на нож: 600 г. на первом инструменте (Pen 1), 600 г. на втором инструменте (Pen 2).
• Оптический датчик для контурной резки по меткам: есть.
• Система позиционирования меток: ARMS 6.0.
• Допустимая толщина материала для резки: до 0.25 мм (нож CB09UВ), до 0.50 мм (нож CB15U), до 0.80 мм (нож CB15U-K30), до 1,20 мм (нож CB15UА).
• Процессор CPU: 32-bit CPU.
• Тип двигателей: серводвигатели с цифровым управлением
• Программное разрешение: GP-GL: 0,1/0,05/0,025/0,01 мм; HP-GL: 0,025 мм.
• Точность перемещения: в пределах +/- 0,2% от пройденного расстояния или +/- 0,1 мм и более.
• Точность повторения: 0,1 мм.
• Материал поверхности рабочего стола: резиновая основа.
• Минимальный размер символа: зависит от размера и типа шрифта, а также от материала.
• Возможность сквозной резки материала: да.
• Количество инструментов на каретке: держатель двух инструментов на каретке плоттера позволяет производить две операции за один проход, например рисовать и резать, или биговать и резать.
• Поддерживаемые виды инструментов: нож режущий, биговальный инструмент, ручка на водной или масляной основе.
• Тип материалов для резки: материалы толщиной до 1,2 мм: самоклеющаяся пленка или бумага, дизайнерская бумага или картон, термотрансферные пленки, магнитный винил, светоотражающая пленка, микрогофрокартон, электрокартон, резина (каучук) для пескоструйной обработки, пенокартон и др.
• Программное обеспечение: плагин Cutting Master 4 (CM4) для отправки заданий на резку с CorelDraw и Illustrator. Программное обеспечение для создания дизайна и отправки заданий на резку на режущий плоттер Graphtec Pro Studio (Windows) и Graphtec Studio (for Mac).
• Драйверы: Windows (10, 8, 7) и Macintosh.
• Панель управления: большой ЖКИ экран.
• Интерфейс: USB 2.0, Ethernet 10\100 и RS-232C.
• Емкость буфера памяти: 2 MB.
• Поддерживаемые форматы: GP-GL и HP-GL.
• Электропитание: 100 - 240 В, 50\60Гц.
• Потребляемая мощность: 120 Вт, 0,63 А.
• Условия эксплуатации: температура 10-35 град.С, 35-75% влажности.
• Габариты (ширина, глубина, высота): 1089 x 897 x 204 мм.
• Вес: 29 кг.
• Гарантия: 1 год.
• Производитель: Graphtec Corporation (Япония).
