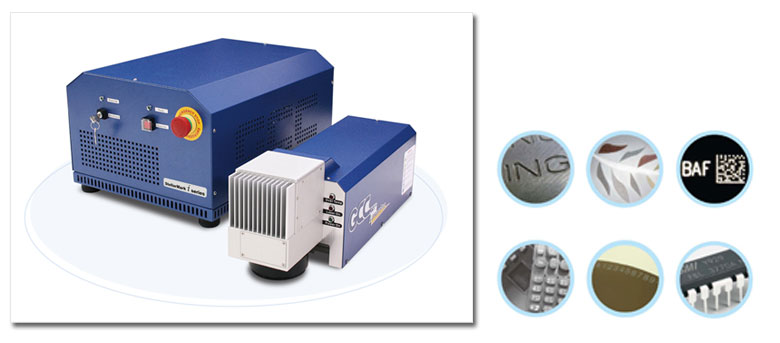

StellarMark IF - Лазерный твердотельный маркировщик

Лазерные твердотельные маркировщики серии StellarMark I Fiber от компании GСС (Тайвань) представлены различными моделями с мощностью лазерной трубки 20, 30, 40 и 50 Вт.

Лазерные маркировщики серии StellarMark I Fiber комплектуются надежными лазерными трубками серии redENERGY G4 на базе твердотельного волоконного лазера от компании SPI Laser (Великобритания).

Вы можете выбрать твердотельный лазерный маркировщик StellarMark IF с различным типом установленной лазерной трубки: серия RMZ, EPZ, HHS или SHS. Лазерные трубки отличаются качеством лазерного луча (параметр М2), лазерной мощностью, частотой пульсации (от 1 до 1000 кГц), а также возможностью выбирать до 40 предустановленных режимов работы лазерной трубки с шириной импульса от 3 до 500 нс и разной пиковой мощностью.

Лазерные твердотельные маркировщики серии StellarMark IF позволяют наносить маркировку практически на любые материалы: металл, сталь, медь, алюминий, титан, золото, серебро, платина, пластик, керамика, силикон, кожа, дерево и др.

Лазерный маркировщик StellarMark IF - это оптимальный выбор для качественной маркировки промышленной и рекламно-сувенирной продукции.

• Маркировка и гравировка на бизнес-сувенирах и подарках
• Лазерная маркировка промышленной продукции и изделий.
• Лазерная маркировка ювелирных изделий.
• Микро-обработка и прецизионная резка.
• Высокоточная маркировка и скрайбирование.
• Глубокая гравировка и т.д.

• Лазерная трубка на базе волоконного твердотельного лазера про-во SPI Laser (Великобритания).
• Надежность и большой ресурс работы лазерной трубки (от 30 000 до 100 000 часов).
• Серводвигатели (сканаторы) для перемещения лазерного луча про-во Cambridge Technology (США) обеспечивают высокую скорость, точность, повторяемость и разрешение маркировки.
• Оптическая линза F-Theta про-во Ronar-Smith (Сингапур) обеспечивает отсутствие геометрических искажений по всему рабочему полю маркировки.
• Программное обеспечение G-Mark позволяет компенсировать геометрические искажения или аберрацию сканаторной линзы.
• Высокое качество лазерного луча.
• Высокое качество лазерной маркировки по всей рабочей области без искажений.
• Высокая скорость лазерной маркировки. StellarMark IF маркирует в два раза быстрее в сравнении с конкурентами.
• Технология PulseTune от компании SPI (Великобритания) позволяет контролировать длительность импульсов лазерного луча. Вы можете выбрать до 40 предустановленных режимов работы лазерной трубки с шириной импульса от 3 до 500 нс и разной пиковой мощностью.
• Русифицированное программное обеспечение G-Mark для маркировки с встроенным графическим редактором входит в комплект поставки лазерного маркировщика и является одним из главных конкурентных преимуществ StellarMark IF.
• Вам нет необходимости учиться писать скрипты или изучать программирование для работы с лазерным маркировщиком.
• Система фокусировки луча на изделии с помощью двух оптических датчиков.
• Высокая надежность и стабильный режим работы лазерного маркировщика StellarMark IF - это залог вашего успешного бизнеса.

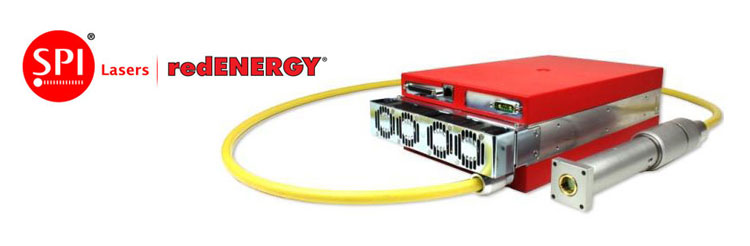

Лазерные маркировщики серии StellarMark I Fiber комплектуются надежными лазерными трубками серии redENERGY G4 на базе твердотельного волоконного лазера от компании SPI Laser (Великобритания).

Основные преимущества твердотельных волоконных лазерных трубок серии redENERGY G4 от SPI Laser (Великобритания):

• Высокая надежность и большой ресурс работы лазерной трубки (от 30 000 до 10 0000 часов).
• Высокое качество лазерного луча за счет малой расходимости луча (параметр М2 до <1,3).
• Высокая плотность энергии сфокусированного луча или высокая концентрация энергии в точке (до 1.25 мДж). Высокая пиковая мощность лазерного луча (до 20 кВт).
• Высокая стабильность параметров выходной мощности лазерной трубки 2-3%. Контроль длительности импульсов лазерного луча.
• Возможностью выбирать до 40 предустановленных режимов работы лазерной трубки с шириной импульса от 3 до 500 нс и разной пиковой мощностью (40 preset waveforms).
• Контроль частоты пульсации лазера (от 1 до 1000 кГц). Поддержка различных режимов работы лазерной трубки: режим пульсации (Pulse mode), непрерывный режим работы (CW - Continuous wave) и непрерывный режим работы с модуляцией частоты от 0 до 100 кГц (MCW - Modulated continuous wave).
• Устойчивость лазерной трубки к механическим, тепловым и тяжелым факторам воздействия производственный среды. Рабочая температура от 0 до 45 градусов. Влажность 5 - 95% без конденсата.
• Про-во SPI Laser (Великобритания).

Лазерные маркировщики StellarMark оснащены высокоскоростными сканаторами про-во Cambridge Technology (США). Сканирующая головка лазерного маркировщика состоит из двух гальванометров-сканаторов (двигателей), которые управляют двумя зеркалами проецирующих лазерный луч через оптическую линзу в рабочую область. Сканаторы позволяют производить маркировку с максимальной скоростью 10 000 мм/сек или 300 символов/сек.

Лазерная маркировка на многих изделиях производится в несколько проходов. Поэтому лазерный луч должен на каждом проходе попасть в нужное место маркировки без смещения. Сканаторы от компании Cambridge Technology обеспечивают высокую точность и повторяемость лазерной маркировки.

Лазерные маркировщики StellarMark IF оснащены высококачественной сканаторной линзой F-Theta от компании Ronar-Smith (Сингапур). Оптическая сканаторная линза обеспечивает доставку лазерного луча в рабочую область, а также определяет максимальную рабочую зону маркировки. Лазерные твердотельные маркировщики серии StellarMark IF могут комплектоваться следующими сканаторными линзами: 70x70, 110x110, 180х180 или 300х300 мм. Каждая сканаторная оптическая линза имеет свое фокусное расстояние и минимальный размер точки: Смотри технические характеристики оптических линз в конце файла.

Сканаторная линза F-Theta от компании Ronar-Smith (Сингапур) обеспечивает высокое качество маркировки и отсутствие геометрических искажений по всей рабочей области маркировки. Программное обеспечение G-Mark позволяет компенсировать геометрические искажения или аберрацию сканаторной линзы.

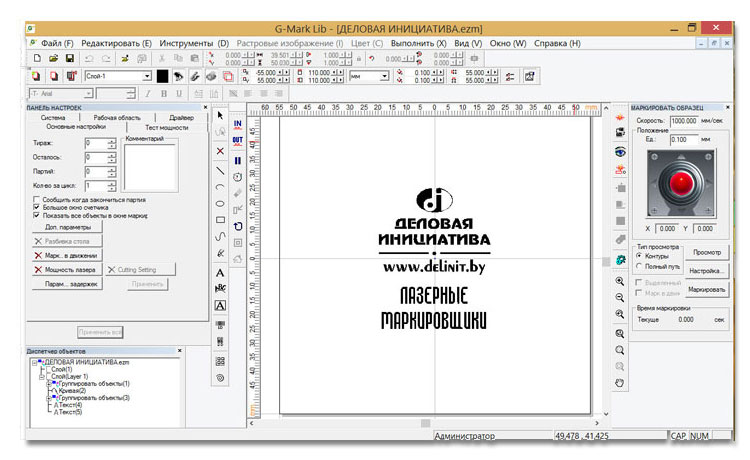

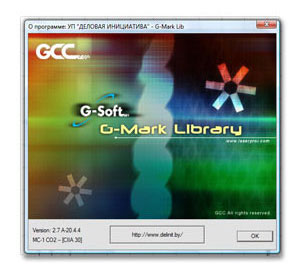

В комплект поставки лазерных маркировщиков серии StellarMark входит профессиональное программное обеспечение G-Mark с русским интерфейсом. Программное обеспечение G-Mark позволяет обеспечить процесс управления лазерной маркировкой изделий.

Встроенный мощный графический редактор в G-Mark позволяет вам создавать макеты для маркировки, рисовать графические объекты, импортировать и редактировать растровые изображения, управлять текстом, создавать в макете постоянные и переменные поля (номера и штрих-коды), привязывать к переменным полям базы данных Excel, а также устанавливать необходимые параметры лазерной маркировки для каждого объекта в макете.

Программное обеспечение G-Mark поддерживает импорт данных с растровых и векторных форматов: AutoCAD DXF, Illustrator AI, TIFF, JPEG и др. Векторные файлы созданные в программе CorelDRAW вы можете сохранить в формате AI или DXF и затем импортировать их в G-Mark.

Программное обеспечение G-Mark поддерживает режим "Mark on fly" для интегрирования лазерного маркировщика в производственные линии маркировки для работы в автоматическом режиме.

Основные возможности программного обеспечения G-Mark:

• Управление работой лазерного маркировщика, задание параметров лазерной маркировки и гравировки.
• Встроенный графический редактор для создания макетов на лазерную маркировку.
• Векторный и растровый режимы лазерной маркировки и гравировки.
• Поддержка разрешения 1000 dpi.
• Импорт файлов из растровых и векторных форматов: AutoCAD DXF, Illustrator AI, TIFF, JPEG и др.
• Быстрое создание настроек для лазерной маркировки текстовых и графических изображений.
• Режим Wobble (раскрутки) луча лазера для лазерной маркировки тонких линий широкой линией.
• Поддержка разных шрифтов.
• Режимы мультипроходной лазерной маркировки.
• Поддержка работы с переменными данными ( номера и штрих-коды) с привязкой к базам данных Excel и др.
• Задание режима автоматической смены номера и партии маркируемого изделия, времени и даты.
• ПО позволяет автоматически генерировать и маркировать 1D или 2D штрих-кода.
• Защита паролем доступа к лазерному маркировщику и многое другое.
• Поддержка режима "Mark on fly" для работы лазерного маркировщика в конвейерных линия.
• Мониторинг состояния лазерного маркировщика в реальном времени, тестирование аппаратной части для выявления неисправностей при эксплуатации и многое другое

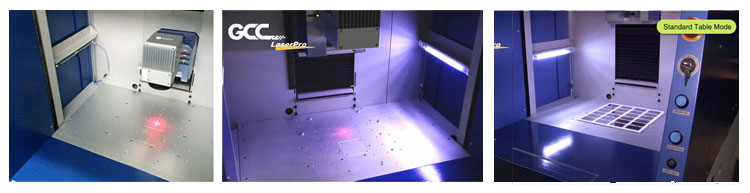

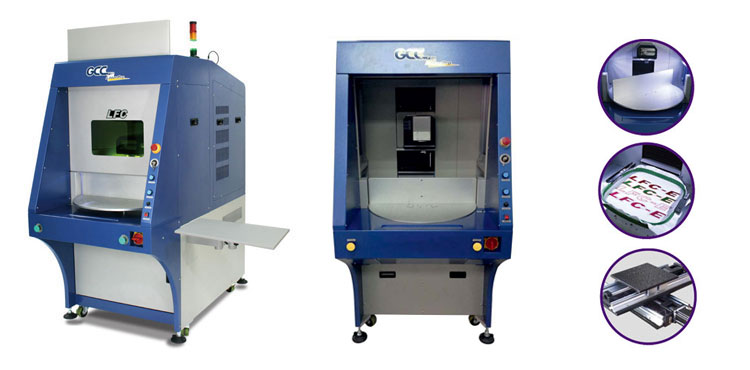

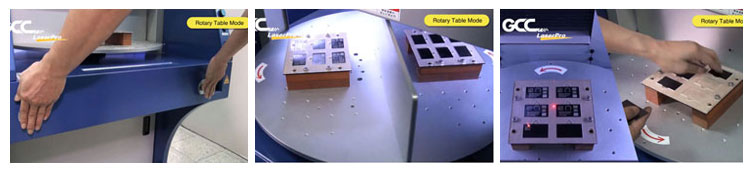

Лазерные маркировщики серии StellarMark могут быть оснащены промышленной стойкой LFC Workstation. Промышленная стойка LFC Workstation позволяет автоматизировать процесс лазерной маркировки промышленных изделий, а также обеспечивает удобную и безопасную работу с лазерным маркировщиком. Лазерная маркирующаяся головка устанавливается на специальные направляющие стойки оси Z. Перемещение лазерной головки по оси Z происходит с помощью двигателя. Промышленная стойка может комплектоваться дополнительными опциями под конкретные задачи заказчика.

Промышленная стойка поддерживает два режима работы: рабочий режим (OP Mode - Operator Mode) и сервисный режим (Service mode). Ключ на передней панели стойки позволяет переключать режимы работы стойки. Рабочий режим (OP Mode) - это стандартный режим работы стойки. В этом режиме оператор выполняет массовую маркировку изделий. Сервисный режим - это режим предназначен для настройки параметров маркировки перед массовой маркировкой, а также для выполнения ремонта оборудования. В сервисном режиме оператор проводит предварительную настройку параметров маркировки (подбирает скорость и мощность маркировки, устанавливает фокусное расстояние, проводит тестовую маркировку на изделии и т.д). После настройки параметров маркировки оператор переключает стойку в рабочий режим работы и производит массовую маркировку.

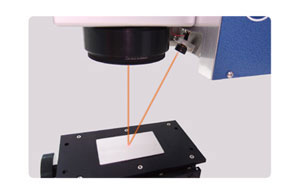

Лазерные маркировщики серии StellarMark IFII комплектуются стан-дартно оптической системой фокусировки луча на изделии. Оптическая система фокусировки состоит из двух датчиков (красных диодов) проецирующих два луча на изделии. При совмещении двух точек вы получаете корректное фокусное расстояние до изделия. Установка правильного фокусного расстояния от линзы до изделия производится с помощью клавиш перемещения вверх UP и вниз DOWN на панели управления промышленной стойки.

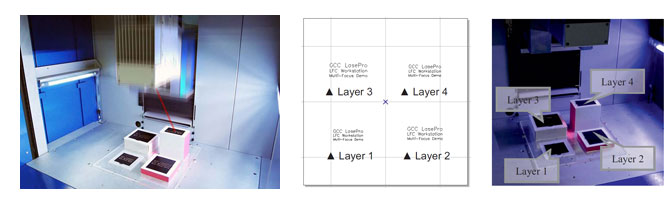

Лазерные маркировщики StellarMark IFII укомплектованные промышленной стойкой LFC Workstation поддерживают режим работы MultiFOCUS с автоматическим перемещением маркирующей головки по оси Z и маркировкой на изделиях расположенных на различной высоте. Для работы в режиме MultiFOCUS необходимо настроить на плате управление стойки возможность контроля перемещения каретки по оси Z непосредственно через программное обеспечение G-Mark.

В обычном режиме оператор может перемещать каретку оси Z только через кнопки UP и DOWN на передней панели управления промышленной стойки. В режиме MultiFOCUS программное обеспечение G-Mark автоматически перемещает маркирующую головку по оси Z по заданным в ПО G-Mark координатам для каждого слоя или объекта. Лазерная маркировка происходит последовательно на всех слоях с автоматическим смещением маркирующей головки по оси Z.

Режим MultiFOCUS позволяет автоматизировать процес лазерной маркировки изделий, где необходимо в одном цикле производить маркировку на разной высоте.

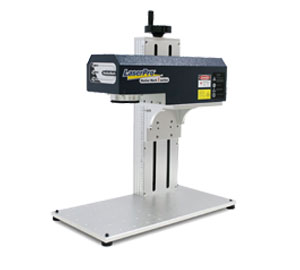

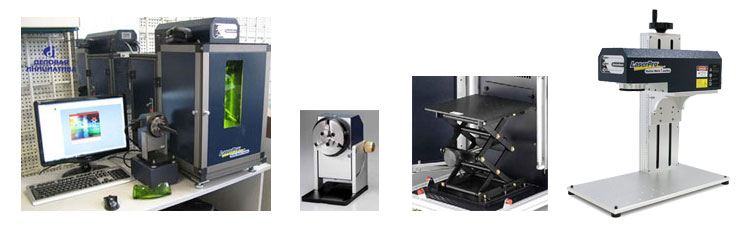

В базовой конфигурации лазерные маркировщики серии StellarMark поставляются без стойки. Лазерные маркировщики могут комплектоваться дополнительно стойкой EZ с кронштейном и механической регулировкой положения маркировочной головки по оси Z. Лазерные маркировщики могут также комплектоваться монтажной стойкой. Внутри монтажной стойки может быть установлен регулируемый стол по оси Z. Монтажная стойка может дополнительно комплектоваться защитными дверями, а также защитным стеклянным окном на передней двери со специальным покрытием. Защитные двери и защитное окно обеспечивают безопасную работу с лазерным маркировщиком.

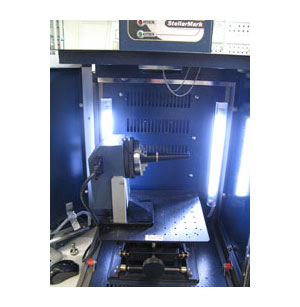

Устройство для гравировки по цилиндрам позволяет с высокой точностью производить гравировку на цилиндрических предметах. Вы можете производить гравировку на внешней и внутренней поверхности обручальных колец при помощи специального держателя.

Регулируемый стол по оси Z устанавливается внутри монтажной стойки или под лазерный маркировщик. Стол позволяет установить необходимое фокусное расстояние по оси Z для маркировки изделий.

• Рабочая область - 70x70, 110x110, 180x180 или 300х300 мм.
• Тип лазерного источника: твердотельный волоконный Fiber лазер.
• Мощность лазерной трубки: 20, 30, 40 и 50 Вт.
• Длинна волны лазера - 1064 нм. Beam Mode - TEMoo.
• Прямая гравировка на любом металле без использования специального спрея или пасты.
• Сканаторная система перемещения луча.
• Разрешение маркировки до 1000 dpi.
• Максимальная скорость маркировки - до 10 000 мм/сек или 300 символов/сек.
• Система фокусировки луча на изделии: два фокусных оптических датчика или механический датчик.
• Красный диодный указатель.
• Режим предварительного просмотра контуров маркировки.
• Программное обеспечение G-Mark на русском языке.
• Векторный и растровый режим гравировки.
• Низкое электропотребление. Воздушное охлаждение.
• Прочная и надежная конструкция.
• Про-во GCC (Тайвань).

• Рабочая область - 70x70, 110x110, 180x180 или 300х300 мм.
• Тип лазерного источника: твердотельный волоконный Fiber лазер.
• Мощность лазерной трубки: 20, 30, 40 и 50 Вт.
• Длинна волны лазера - 1064 нм. Beam Mode - TEMoo.
• Прямая гравировка на любом металле без использования специального спрея или пасты.
• Сканаторная система перемещения луча.
• Разрешение маркировки до 1000 dpi.
• Максимальная скорость маркировки - до 10 000 мм/сек или 300 символов/сек.
• Система фокусировки луча на изделии: два фокусных оптических датчика или механический датчик.
• Красный диодный указатель.
• Режим предварительного просмотра контуров маркировки.
• Программное обеспечение G-Mark на русском языке.
• Векторный и растровый режим гравировки.
• Низкое электропотребление.
• Воздушное охлаждение.
• Прочная и надежная конструкция.
• Про-во: GCC (Тайвань).
